Výber materiálu odolného voči teplote v kompenzačných kábloch
Pre priemyselné prostredia s náročnými teplotami je stabilita izolačných materiálov často kritickejšia ako samotný vodič. Fluoroplasty ako FEP, PFA a PTFE sa často vyberajú, pretože ich dielektrické vlastnosti sa sotva menia v širokom rozsahu teplôt. Počas mojich výrobných skúseností v Junshuai sme zistili, že aj malé odchýlky v rýchlosti starnutia izolácie môžu výrazne ovplyvniť dlhodobý posun signálu a kalibračné cykly.
Pri výbere materiálov by inžinieri mali zvážiť nielen maximálnu prevádzkovú teplotu, ale aj frekvenciu tepelných cyklov, chemické vystavenie a mechanické namáhanie. A kompenzačný kábel inštalované v blízkosti rotujúceho zariadenia, napríklad môžu vyžadovať XLPE pre svoju odolnosť proti oderu namiesto odolnosti PTFE pri ultra vysokej teplote.
Zhoda termoelektrických charakteristík s termočlánkami typu K
Pretože kompenzačné káble musia napodobňovať termoelektrické správanie páru termočlánkovej zliatiny, stabilita zliatiny sa stáva rozhodujúcim faktorom. Malé nečistoty v zliatinách niklu a chrómu alebo medi a niklu môžu spôsobiť neočakávané odchýlky EMF. To je dôvod, prečo v našej dielni vykonávame prísne vstupné testovanie materiálu – aby sme zabezpečili, že zliatiny sledujú správnu krivku Seebeckovho koeficientu termočlánkov typu K.

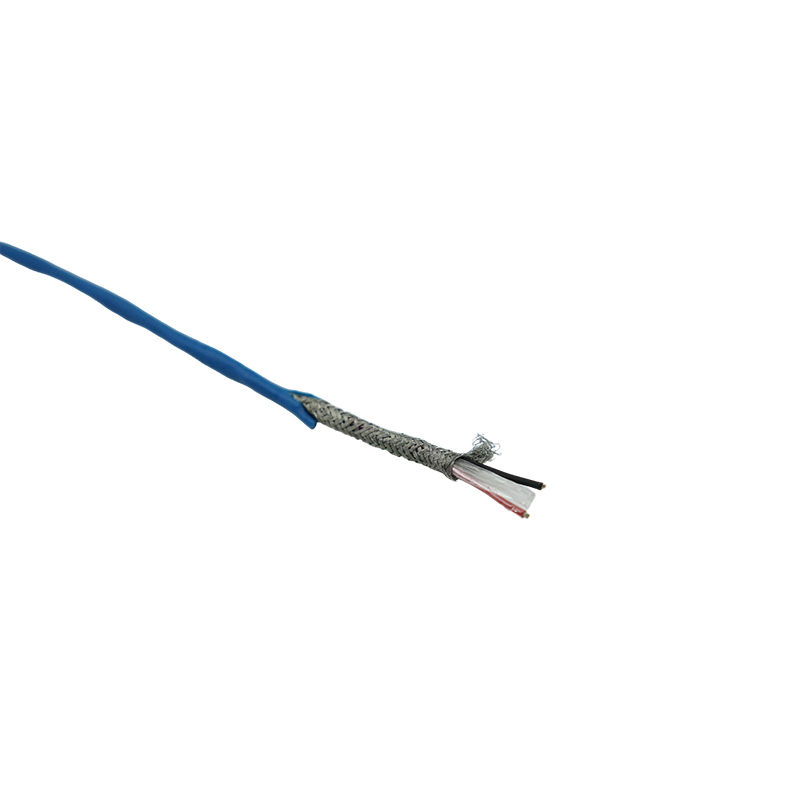

Pri diaľkovom prenose signálu sa hromadia aj menšie nezhody. Správne zladené Kompenzačné káble typu K zabrániť teplotným odchýlkam, ktoré by sa inak objavili na konci prístrojového vybavenia, najmä tam, kde kolíšu okolité podmienky.
Stratégie tienenia na zníženie priemyselného elektrického hluku
Termočlánkové signály sú nízkoúrovňové milivoltové výstupy, vďaka čomu sú veľmi náchylné na rušenie. V priemyselných prostrediach s invertorovými motormi alebo indukčnými vykurovacími zariadeniami, termočlánkové kompenzačné káble výrazne profitovať z viacvrstvových dizajnov tienenia.

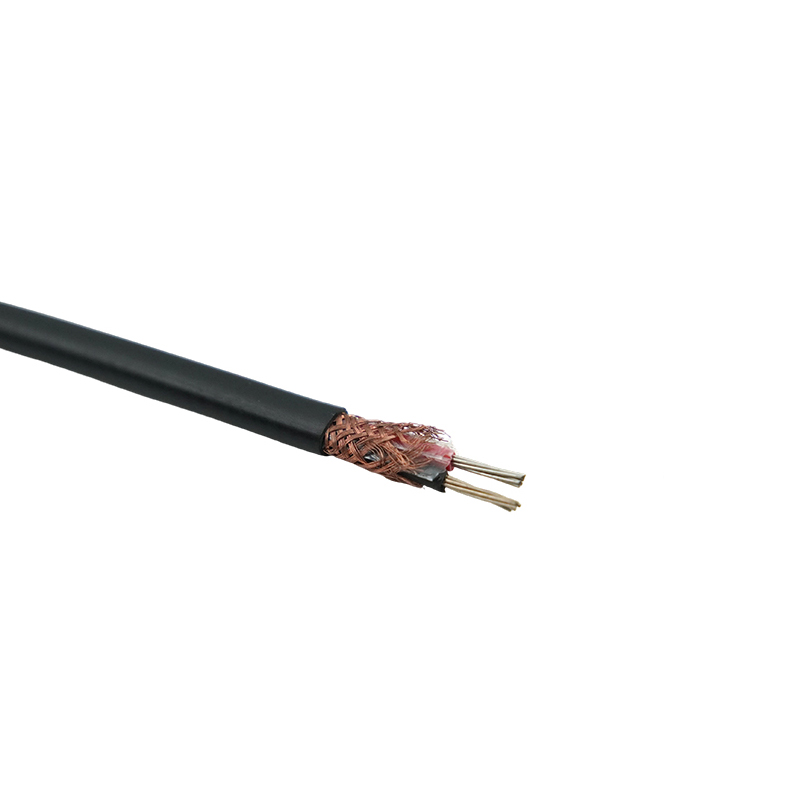

Bežné prístupy tienenia
- Hliníkovo-polyesterová fólia na potlačenie vysokofrekvenčného hluku;
- Pocínované medené opletenie na zmiernenie nízkofrekvenčného magnetického poľa;
- Hybridné fóliové opletené štruktúry pre širokospektrálnu ochranu.
Ako výrobca káblov často odporúčam hybridné tienenie pre zariadenia s vysokovýkonnými pohonmi a presnými meracími linkami. Poskytuje cenovo výhodnú rovnováhu medzi odolnosťou voči EMI a flexibilitou.
Vplyv dĺžky kábla na presnosť merania
Hoci sú kompenzačné káble navrhnuté tak, aby zachovali presnosť termočlánku, príliš dlhé trasy môžu spôsobiť nerovnováhu odporu medzi vodičmi. Táto nerovnováha môže mierne skresliť zistené EMP. Inžinieri zvyčajne minimalizujú zbytočnú dĺžku kábla umiestnením kompenzačnej jednotky studeného spoja bližšie k oblasti procesu.
V situáciách, kde sa nedá vyhnúť diaľkovému smerovaniu, výber väčších prierezov vodičov alebo použitie zliatin s nižším odporom pomáha zachovať integritu signálu. Pri zákazkovej výrobe často upravujeme priemer vodiča na základe vzdialeností špecifických pre projekt a dispozičných obmedzení.
Porovnanie izolačných a plášťových materiálov pre rôzne aplikačné podmienky
Každý izolačný materiál poskytuje jedinečné výhody v závislosti od teploty, chemikálií a požiadaviek na inštaláciu. V tabuľke nižšie sú zhrnuté typické vlastnosti, ktoré inžinieri hodnotia pri výbere kompenzačný kábel for K type thermocouple .
| Materiál | Teplotná odolnosť | Chemická odolnosť | Typické aplikácie |
| PTFE | Výborne | Výborne | Vysokoteplotné, korozívne prostredie |
| PFA/FEP | Veľmi dobré | Výborne | Chemické závody, čisté priestory |
| XLPE | Dobre | Mierne | Všeobecné priemyselné inštalácie |
Mnoho zákazníkov sa pri riešení špeciálnych prevádzkových podmienok spolieha na naše prispôsobené kombinácie izolácie – najmä tam, kde ide o vysokú teplotu a abrazívny kontakt. Výber správneho materiálu je často jedným z najúčinnejších spôsobov, ako zlepšiť životnosť kompenzačného káblového systému.
Zabezpečenie dlhodobej stability prostredníctvom správnych inštalačných postupov
Dokonca aj ten najkvalitnejší kompenzačný kábel môže fungovať zle, ak sa prehliadnu inštalačné postupy. Je nevyhnutné vyhnúť sa príliš tesným polomerom ohybu, zónam koncentrácie tepla a oblastiam vibrácií káblových žľabov. Ak je to možné, kompenzačné káble by mali byť vedené mimo silových káblov, aby sa zabránilo indukovanému šumu.
Klientom často radím, aby počas inštalácie jasne zdokumentovali trasy smerovania. Pomáha to nielen pri neskoršom odstraňovaní problémov, ale tiež zaisťuje, že si termočlánkový systém udrží stabilný výkon počas rokov prevádzky.
