Výber materiálov pre počítačové káble spomaľujúce horenie a praktické kompromisy

Pri navrhovaní počítačového kábla spomaľujúceho horenie si výber medzi PVC, LSZH (Nízka Smoke Zero Halogen), bezhalogénovými polyetylénovými zmesami a vysokovýkonnými fluórpolymérmi (napr. PTFE) určuje požiarny výkon a dlhodobú použiteľnosť. Prípravky PVC sú lacné a môžu dosiahnuť dobré samozhášacie vlastnosti s prísadami, ale pri spaľovaní môžu produkovať korozívne plyny a hustý dym. Zlúčeniny LSZH výrazne znižujú toxické/škodlivé uvoľňovanie plynov a hustotu dymu – dôležité pre uzavreté priestory, ako sú dátové centrá a verejná doprava. PTFE a príbuzné fluórpolyméry poskytujú najlepšiu tepelnú odolnosť a odolnosť voči plameňu (teploty pri nepretržitom používaní a vynikajúcu odolnosť voči oblúku), ale pri vyšších nákladoch a s rôznou tuhosťou inštalácie. Odporúčam zvoliť minimálnu úroveň výkonu plameňa, ktorá stále spĺňa miestne predpisy a prevádzkové priority; v Junshuai vedieme zákazníkov k nákladovo efektívnym zmesiam LSZH pre vnútorné nasadenie a fluoropolymérovým plášťom pre drsné prostredie.

Normy a testovacie metódy, ktoré by ste mali špecifikovať (s praktickými kritériami prijatia)

Požadovaním špecifického štandardu pri kúpe sa vyhnete nejednoznačnosti. Pre šírenie plameňa a dym, bežné testy a ich použitie v špecifikáciách:

• UL94: Použite V0 alebo lepšiu pre prijatie malej vzorky/komponentu; V0 označuje krátke dosvit a žiadne horiace kvapky.
• Séria IEC 60332: Špecifikujte vertikálne šírenie plameňa na jednom kábli (IEC 60332-1) plus skupinové skúšky plameňa (IEC 60332-3) pre združené inštalácie.
• IEC 61034 / EN 61034: Merania hustoty dymu – vyžiadajte si maximálnu hodnotu optickej hustoty pre uzavreté priestory.
• EN 50525 / Klasifikácia CPR (EÚ): V prípade potreby zahrňte do požiadaviek obstarávania Eurotriedu CPR (napr. B2ca, Cca).

Praktické akceptačné kritériá: špecifikujte testovaciu normu aj numerické prahy úspešnosti (napr. IEC 61034 d _max ≤ 0,65, UL94 V0). Tým sa zabráni tomu, aby predajcovia uvádzali nejednoznačný súlad.

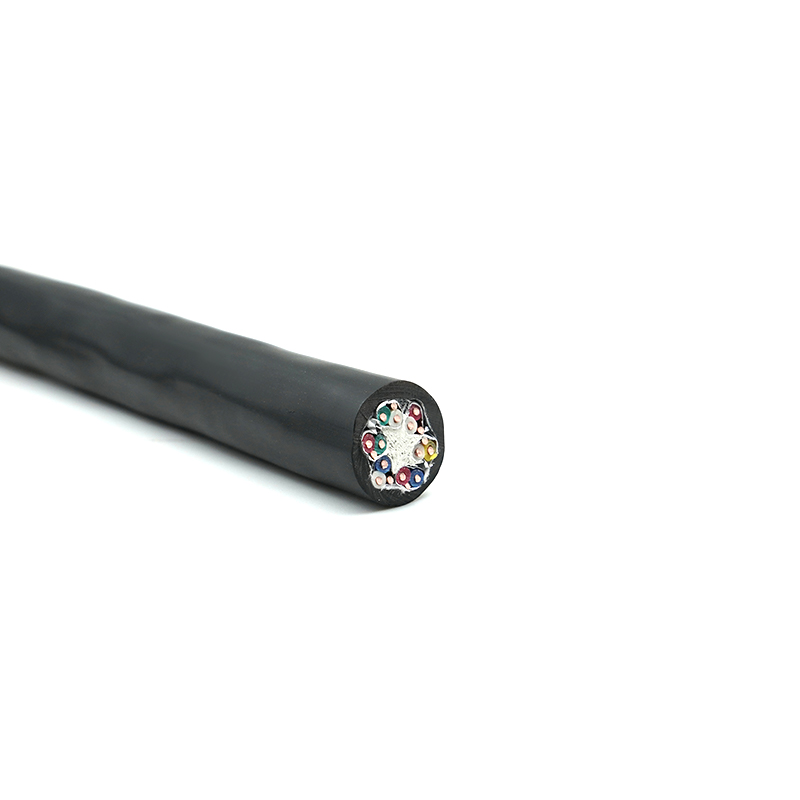

Celkovo tienený počítačový kábel : konštrukčné detaily, na ktorých záleží

„Celkovo tienený“ znamená, že celý zväzok káblov má súvislú vodivú vrstvu (fóliu, opletenie alebo oboje) okolo všetkých izolovaných žíl. Kľúčové konštrukčné možnosti a prečo sú dôležité:

• Fóliový štít (hliník/polyester): poskytuje 100% pokrytie za nízku cenu a je účinný proti vysokofrekvenčnému rušeniu, ale má obmedzenú mechanickú pevnosť a odolnosť proti roztrhnutiu.
• Tienenie pletiva (pocínovaná meď): ponúka vynikajúcu mechanickú odolnosť a kontinuitu uzemnenia; percento pokrytia opletením (napr. 60–95 %) určuje nízkofrekvenčné tienenie.
• Kombinovaný fóliový oplet: používa fóliu pre plné pokrytie a opletenie pre mechanickú pevnosť a uzemnenie – odporúčané pre kritické prostredia EMI.
• Drenážny drôt: lankový pocínovaný medený vodič, ktorý sa dotýka tienenia a zjednodušuje ukončenie – vždy požadujte veľkosť a počet prameňov, aby zodpovedali hardvéru ukončenia.

Ukončenie a uzemnenie štítu: praktické osvedčené postupy

Štít je účinný len vtedy, ak je správne ukončený. Pre celkovo tienené počítačové káble:

• Použite vyhradenú stratégiu jednobodového uzemnenia pre dlhé trasy, aby ste sa vyhli zemným slučkám; ak je to možné, pripevnite štít na šasi alebo ochranné uzemnenie na jednom konci.
• Ak musia byť oba konce uzemnené (stavebné požiadavky), použite tlmivku so spoločným režimom alebo väzobné odpory na riadenie cirkulujúcich prúdov.
• Uistite sa, že odtokový drôt je dostatočne dlhý a vopred pocínovaný na spájkovanie alebo zalisovanie; špecifikovať ukončovacie súpravy alebo objímky v obstarávacej dokumentácii.

Zmiernenie EMI/EMC: návrh na úrovni káblov a opatrenia na úrovni systému

Výber káblov znižuje vyžarované a vedené emisie, ale musí sa kombinovať so systémovými postupmi:

• Geometria skrúteného páru: udržiavajte konzistentné dĺžky párov, aby ste zachovali odmietnutie diferenciálneho režimu; vyhnite sa párovaniu vysokorýchlostných párov s hlučnými napájacími vodičmi v rovnakom celkovom tienení.
• Drenážne cesty a lepenie: veďte odtokové drôty pozdĺž jednej roviny a vyhýbajte sa ostrým ohybom; väzba na nízkoimpedančný bod šasi.
• Vedenie káblov: oddelené signálové/citlivé káble od vysokovýkonných alebo frekvenčných meničov; kríž v pravom uhle, keď sa tomu nedá vyhnúť.

Úvahy o tepelnom a mechanickom dizajne počítačových káblov spomaľujúcich horenie

Izolácia a hrúbka plášťa ovplyvňujú rozptyl tepla aj výkon plameňa. Praktický návod:

• Veľkosť a izolácia vodičov: väčšie vodiče znižujú I ² straty R, ale vyžadujú hrubšiu izoláciu na udržanie dielektrickej pevnosti; overiť ampacity v združených podmienkach (uplatňujú sa faktory zníženia).
• Flexibilita plášťa verzus plameňový výkon: vysoká odolnosť voči plameňu často zvyšuje tuhosť – pri inštalácii podnosu alebo komory špecifikujte minimálny polomer ohybu a otestujte flexibilitu pri teplote inštalácie.
• Starnutie: UV žiarenie, teplo a chemické pôsobenie urýchľujú krehnutie polyméru. Pre aplikácie s dlhou životnosťou si vyžiadajte údaje z testov zrýchleného starnutia (napr. % retencie v ťahu po 1 000 hodinách pri 85 °C).

Toxicita dymu a kompromisy bez halogénov – voľba pre bezpečnosť ľudí

Hustota dymu je len jedna metrika; zloženie plynu pri spaľovaní je rozhodujúce pre bezpečnosť cestujúcich. Halogénované materiály uvoľňujú korozívne plyny (HCl, HBr), ktoré môžu poškodiť elektroniku a poškodiť ľudí. LSZH alebo bezhalogénové káble znižujú toto riziko, ale niekedy obetujú jednoduchosť spracovania a zvyšujú náklady. Pre kritické vnútorné priestory (riadiace miestnosti, nemocnice, interiéry lietadiel) trvajte na nízkych hodnotách dymivosti a bezhalogénových hodnotách a vyžiadajte si od dodávateľa MSDS a správy o testoch produktov spaľovania.

Porovnávacia tabuľka: materiály bundy a kľúčové vlastnosti

Odporúčania pre inštaláciu na minimalizáciu rizika požiaru a EMI

Praktické ovládacie prvky inštalácie znižujú šírenie požiaru a rušenie:

• Vyhnite sa tesnému zväzku napájacích a vysokorýchlostných dátových káblov, pokiaľ nepoužívate tienené oddelenie alebo vedenie; teplo zo silových vodičov môže urýchliť degradáciu plášťa.
• Dodržiavajte limity naplnenia káblových žľabov a používajte protipožiarne uzávery pri prechodoch cez stenu/strop s materiálmi kompatibilnými s chémiou plášťa.
• Zdokumentujte koncové body štítu a obsahujú schému označovania na oboch koncoch sérií, aby sa uľahčila budúca údržba a zabránilo sa náhodnému rozpojeniu.

Starnutie, kontrola a riadenie životného cyklu

Plán na koniec životnosti: polyméry krehnú, štíty korodujú a izolácia môže vytvárať mikrotrhlinky, ktoré znižujú výkon EMI. Odporúčaný program:

• Pravidelné vizuálne kontroly (každých 2–5 rokov v závislosti od prostredia) na prasknutie, zmenu farby alebo delamináciu plášťa.
• Elektrické náhodné kontroly: izolačný odpor a kontinuita pre odtok/štít na overenie integrity po inštalácii a po akejkoľvek udalosti (prehriatie, zaplavenie).
• Uchovávajte záznam o vysledovateľnosti dielov (čísla šarží, správy dodávateľa) – to umožňuje cielenú výmenu, ak konkrétna šarža vykazuje zrýchlené starnutie.

Špecifikácia počítačového kábla spomaľujúceho horenie a celkovo tieneného počítačového kábla: kontrolný zoznam pre obstarávanie

Ak chcete získať cenové ponuky od jabĺk k jablkám, použite tento zhustený kontrolný zoznam v RFQ:

• Vyžadujú sa presné štandardné referencie (napr. IEC 60332-1, UL94 V0, EN 61034) a numerické prahové hodnoty.
• Typ a krytie tienenia (fólia %, opletenie %), veľkosť a umiestnenie drenážneho drôtu.
• Materiál plášťa, požiadavka na bezhalogénový obsah a trvalá prevádzková teplota.
• Tabuľky zníženia kapacity pre inštaláciu v balíku a maximálne odporúčané naplnenie zásobníka.
• Požiadajte o vzorky správ o testoch a MSDS pre presné navrhované šarže materiálu.

Ak chcete, spoločnosť Junshuai môže poskytnúť vzorové káble a testovaciu dokumentáciu na mieru, aby ste mohli overiť výkon vo vašom špecifickom prostredí – zvyčajne pomáhame zákazníkom vykonávať cielené akceptačné testy, ktoré zodpovedajú ich prevádzkovým potrebám.

Kedy zvoliť kombinované riešenia: príklady z reálnych nasadení

Príklady, kde je kombinovaná konštrukcia spomaľujúca horenie a celkovo tienená konštrukcia tou správnou voľbou:

• Dátové centrá s horúcimi/studenými uličkami, kde sú obavy z dymu/toxicity a EMI (z hustej výkonovej elektroniky) – vyberte si plášťovú fóliu LSZH.
• Kabeláž verejnej dopravy a železničných vozidiel, kde je povinné šírenie plameňa a nízke toxické emisie a mechanické namáhanie si vyžaduje vystuženie opletením.
• Priemyselné kontrolné miestnosti susediace s VFD, kde potlačenie EMI znižuje rušivé spúšťanie a spomaľovanie horenia znižuje riziko šírenia požiaru.

Praktický tip na záver

V obstarávacom dokumente špecifikujte reálne obmedzenia inštalácie (polomer ohybu, naplnenie zásobníka, vystavenie olejom/UV) spolu s požiadavkami na plameň/EMI; predajcovia, ktorí poskytujú zodpovedajúce protokoly o testoch a vzorové diely na testovanie na mieste, vám šetria čas a znižujú riziko dodatočnej montáže. V Junshuai vítame naše overenie na mieste alebo v laboratóriu Počítačový kábel spomaľujúci horenie a celkovo tienené počítačové káble – spolupracujeme so zákazníkmi, aby sme vyrobili presne tú káblovú konštrukciu, ktorú potrebujú, s podporou dokumentácie CCC, UL, ISO9001 a CE.
