Mechanický dizajn Ťahané reťazové káble
Káble vlečných reťazí sú navrhnuté tak, aby vydržali nepretržité ohýbanie a krútenie, často v náročných priemyselných podmienkach. Ich mechanický výkon závisí vo veľkej miere od konštrukcie vodičov a izolačných materiálov. Jemne lankové vodiče sú uprednostňované pre aplikácie s vysokou ohybnosťou, pretože rovnomerne rozdeľujú mechanické napätie a znižujú riziko zlomenia pri opakovanom ohýbaní.
Izolačné materiály ako PUR alebo TPE poskytujú odolnosť proti oderu a chemickú stabilitu. Správny výber polomeru ohybu a rozloženia kábla v ťahovej reťazi je nevyhnutný; nesprávna inštalácia môže urýchliť únavu vodiča, praskanie izolácie a degradáciu signálu.
Vysokoflexný kábel Aplikácie v automatizácii
Vysokoflexibilné káble sú nevyhnutné pre robotické ramená, automatizované dopravníky a CNC stroje, kde je bežný opakovaný pohyb a malé polomery ohybu. Tieto káble sú navrhnuté tak, aby zachovali elektrickú a mechanickú integritu počas miliónov ohybových cyklov.
Medzi kľúčové úvahy patrí:
- Použitie jemne splietaných medených vodičov na zlepšenie flexibility a odolnosti proti únave.
- Výber PUR alebo elastomérovej izolácie, ktorá odoláva oderu, oleju a UV žiareniu.
- Zabezpečenie vedenia káblov zabraňuje nadmernému krúteniu a ostrým ohybom.
Kritériá výberu flexibilného reťazového kábla
Pri výbere flexibilné reťazové káble , niekoľko parametrov ovplyvňuje výkon a životnosť. Prierez vodiča ovplyvňuje prúdovú znášanlivosť, zatiaľ čo počet prameňov určuje ohybovú odolnosť. Vonkajšie bundy musia odolávať mechanickému opotrebovaniu a environmentálnym faktorom, ako je vlhkosť, olej a teplotné extrémy.
Je tiež dôležité prispôsobiť kábel dynamickým charakteristikám reťazového systému, vrátane dĺžky dráhy, polomeru ohybu a rýchlosti pohybu. Na zvýšenie odolnosti proti oderu a zníženie trenia vo vnútri ťažnej reťaze možno použiť špeciálne nátery alebo výstuže.
Porovnanie High-Flex a Standard Flexibilné káble
Nie všetky flexibilné káble sú navrhnuté pre aplikácie s vysokým cyklom. Porovnávací prehľad zdôrazňuje kritické rozdiely:
| Funkcia | Štandardný flexibilný kábel | Vysokoflexný kábel |
| Typ vodiča | Stranded | Jemne pramenité alebo ultra jemné pramene |
| Ohybové cykly | ~50 000 | >1 000 000 |
| Izolačný materiál | PVC | PUR, TPE alebo elastoméry |
| Typické aplikácie | Stacionárne alebo nízkopohybové systémy | Robotika, CNC stroje, vlečné reťaze |
Údržba a odstraňovanie problémov káblov ťahacej reťaze
Dokonca aj vysokokvalitné flexibilné a vysokoflexibilné káble vyžadujú pravidelnú kontrolu a údržbu, aby sa zabezpečila dlhodobá výkonnosť. Bežné problémy zahŕňajú opotrebovanie izolácie, únavu vodičov a rušenie v signálových vedeniach.
- Skontrolujte káble, či nie sú odreté alebo prasknuté v miestach ohybov a v miestach pripojenia.
- Uistite sa, že dráha lana vo vlečnej reťazi je bez prekážok a kolísania napätia.
- Poškodené segmenty okamžite vymeňte, aby ste predišli prestojom stroja a elektrickým poruchám.

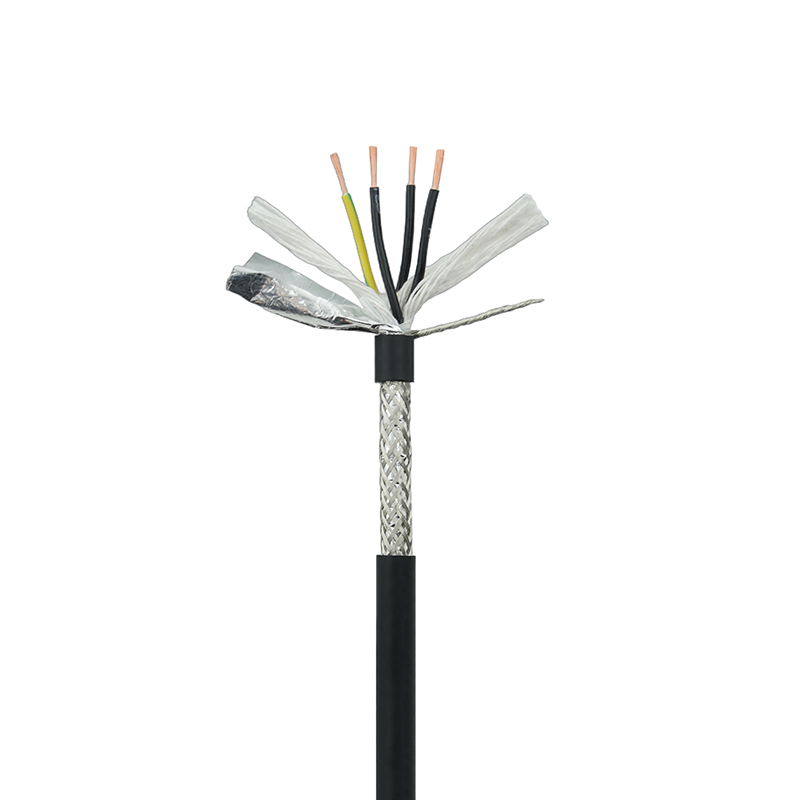

- Skontrolujte integritu tienenia vo flexibilných reťazových kábloch používaných na prenos údajov v prostrediach s vysokým EMI.
Pokročilé aspekty dizajnu flexibilných káblov
Pokročilé flexibilné káble môžu obsahovať ďalšie funkcie, ako je torzná odolnosť, povlaky s nízkym trením a optimalizované vzory uloženia vodičov. Tieto vylepšenia zvyšujú životnosť a znižujú údržbu vo vysokorýchlostných alebo vysokofrekvenčných aplikáciách.
Okrem toho sú niektoré vysokoflexibilné káble navrhnuté s modulárnymi jadrami alebo farebne odlíšenými vláknami na zjednodušenie inštalácie, riešenia problémov a výmeny v zložitých strojových nastaveniach.
