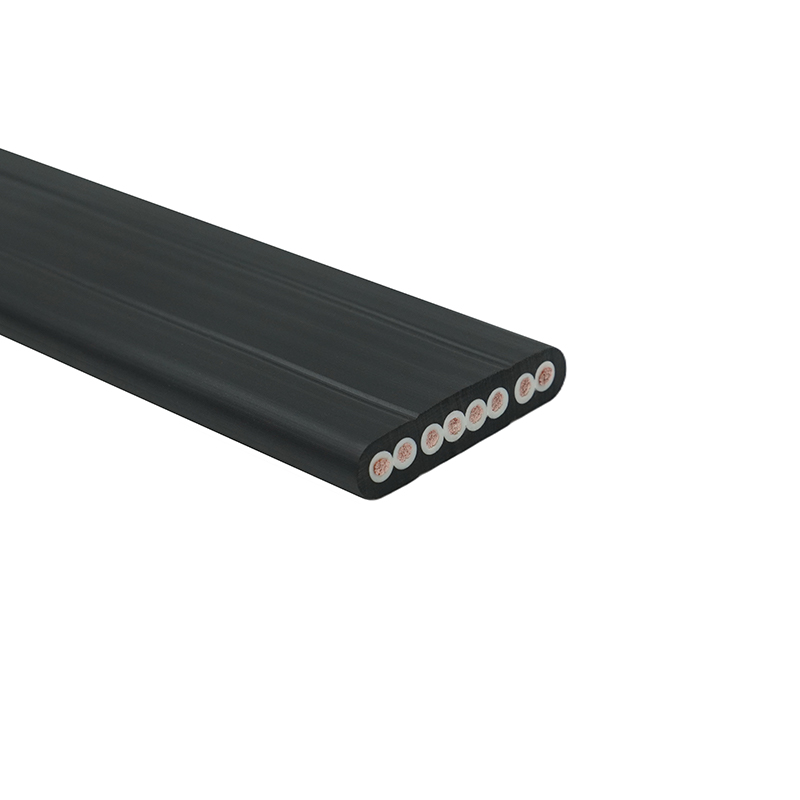

Dizajn plochého kábla pre vlečné reťaze
Ploché káble sú široko používané v aplikáciách vlečných reťazí, pretože ich geometria umožňuje znížené ohybové napätie a hladší pohyb pozdĺž vodiacich systémov. Kľúčovým faktorom je usporiadanie vodičov – vodiče by mali byť rozmiestnené rovnomerne a paralelne, aby sa minimalizovalo trenie a odieranie pri opakovanom ohýbaní.
Vysokokvalitné ploché káble často používajú jemne lankové medené vodiče na zlepšenie flexibility. Izolačné materiály ako PUR alebo PVC sa vyberajú na základe ich odolnosti proti oderu a odolnosti voči olejom, chemikáliám alebo UV žiareniu. Správna inštalácia zahŕňa zabezpečenie toho, aby polomer ohybu neklesol pod špecifikácie výrobcu, aby sa zabránilo únave vnútorného vodiča.

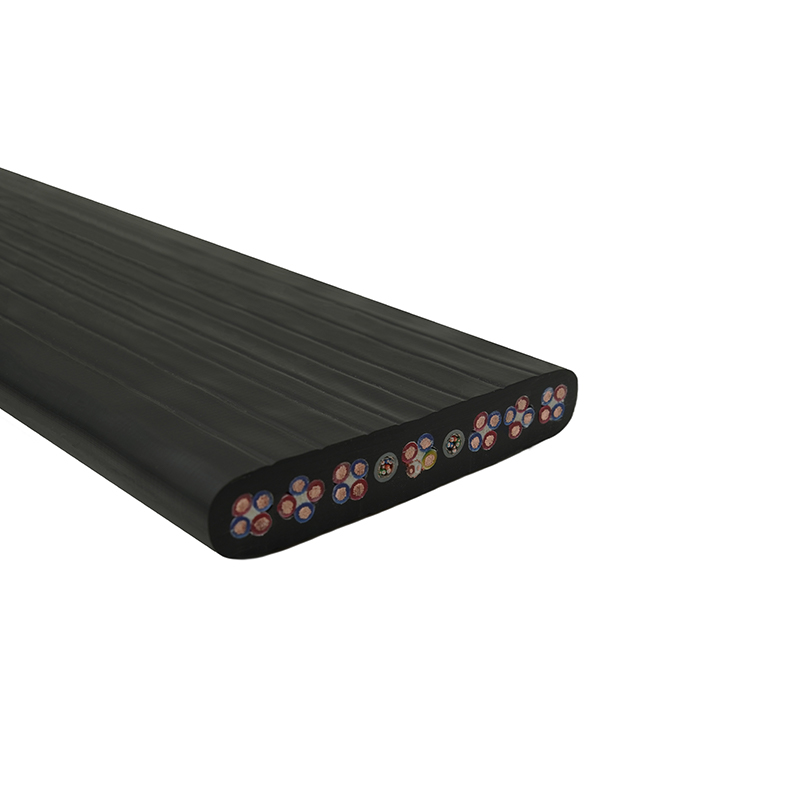

Viacžilové ploché káble v automatizovaných systémoch
Viacžilové ploché káble spájajú viacero obvodov do jedného kompaktného kábla, čím šetria miesto v automatizovaných strojoch a robotike. Každé jadro môže prenášať rôzne signály, od napájania až po ovládanie, pri zachovaní jasného oddelenia, aby sa znížili presluchy.

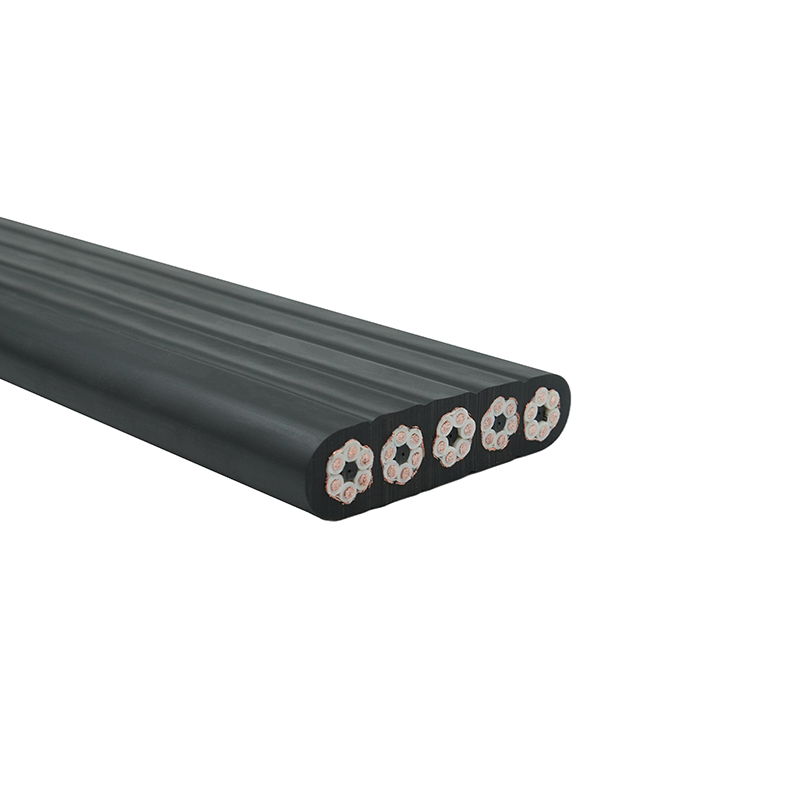

Tienené verzie viacžilové ploché káble sa odporúčajú v prostrediach s vysokým rušením. Napríklad v CNC strojoch alebo výrobných linkách so servomotormi znižuje tienený plochý kábel elektromagnetické rušenie pri zachovaní flexibility. Výber správneho počtu jadier a plochy prierezu je nevyhnutný pre prúdovú kapacitu a kontrolu poklesu napätia.

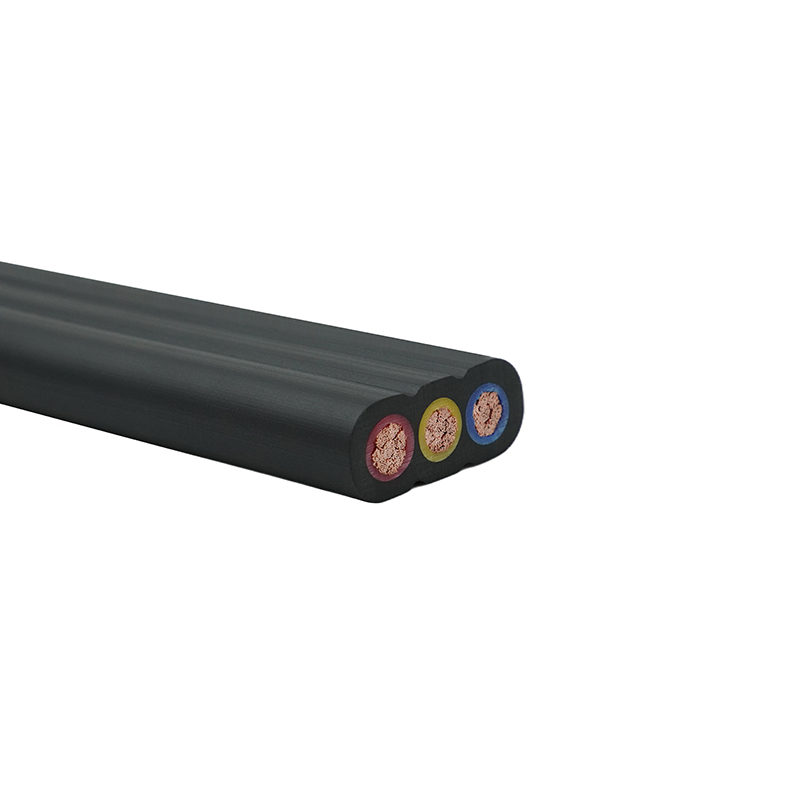

Výber materiálu pre ploché káble s vysokou odolnosťou
Odolné ploché káble vyžadujú starostlivú kombináciu materiálov vodičov a izolácie. Meď je štandardom pre vodivosť, zatiaľ čo izolácia sa vyberá na základe mechanickej a chemickej odolnosti. PUR je preferovaný pre prostredia vyžadujúce vysokú odolnosť proti oderu a UV stabilitu, zatiaľ čo PVC môže byť vhodné pre interiérové aplikácie s nízkym namáhaním.
- Zvážte TPE alebo elastomérne zlúčeniny pre aplikácie vyžadujúce extrémnu flexibilitu pri nízkych teplotách.

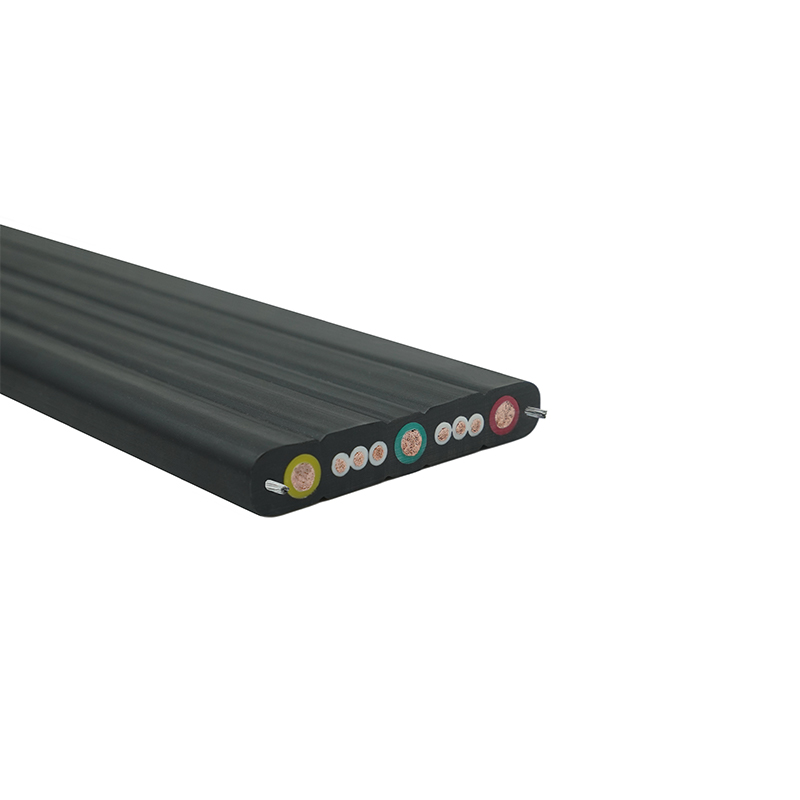

- Vystužené alebo laminované ploché káble odolávajú drveniu a mechanickému opotrebovaniu v kompaktných priemyselných zariadeniach.
- Ploché káble with color-coded cores simplify installation and maintenance in multi-core systems.
Najlepšie postupy inštalácie pre viacžilové ploché káble
Správna inštalácia zaisťuje dlhú životnosť a výkon viacžilových plochých káblov. Medzi kľúčové úvahy patrí vyhýbanie sa ostrým ohybom, minimalizácia krútenia a zaistenie podopretia káblov po celej dĺžke, aby sa znížilo mechanické namáhanie.
Pri aplikáciách s dlhým cestovaním je dôležité vypočítať správnu dĺžku slučky, aby sa zabránilo nadmernému naťahovaniu. Káblové nosiče alebo podnosy by mali byť zvolené tak, aby vyhovovali šírke plochého kábla pri zachovaní plynulého pohybu.
Elektrické úvahy pre viacžilové ploché káble
Menovité napätie, prúdová kapacita a izolačný odpor sú rozhodujúce pri navrhovaní viacžilových plochých káblov pre priemyselné aplikácie. Použitie poddimenzovaných vodičov môže viesť k prehriatiu, zatiaľ čo nadmerný rozstup znižuje flexibilitu a zvyšuje stopu kábla.
| Parameter | Plochý kábel | Viacžilový plochý kábel |
| Typické menovité napätie | 300/500V | 300/500 V alebo prispôsobené |
| Flexibilita | Vysoká | Stredne vysoké |
| Typická aplikácia | Jednoduché ťahacie reťaze | Robotické ramená, viacsignálové automatizačné linky |
Riešenie bežných problémov v systémoch plochých káblov
Systémy plochých káblov môžu časom spôsobiť mechanické alebo elektrické problémy. Abrázia, únava vodičov a praskanie izolácie sú bežné mechanické problémy. Elektrické problémy často zahŕňajú poklesy napätia alebo rušenie signálu v dôsledku nesprávneho tienenia.
- Ploché káble pravidelne kontrolujte na opotrebovanie povrchu, najmä v miestach ohybov.
- Zabezpečte, aby boli viacžilové káble inštalované bez kríženia alebo prekrývania, čo môže viesť k nerovnomernému namáhaniu.
- V prostrediach s vysokým EMI používajte tienené ploché káble, aby ste zachovali integritu signálu.
