Výrobcovia plochých cestovných káblov pre výťahy

Kľúčové výkonnostné vlastnosti plochých pohyblivých káblov výťahov v systémoch vertikálneho pohybu

Konštrukcia vodiča a prečo záleží na počte prameňov

Výťahové ploché cestovné káble spoliehajte sa na jemne lankové medené vodiče, aby prežili nepretržitý vertikálny pohyb a časté ohýbanie. Zvýšenie počtu prameňov znižuje ohybové napätie na každom jednotlivom vlákne, čo znižuje pravdepodobnosť pretrhnutia vodiča pri cyklickom zaťažení. Pre aplikácie s úzkymi polomermi ohybu v bodoch kladky alebo tam, kde sa kábel navíja na malých cievkach, mimoriadne jemné splietanie a vyvážené smery kladenia znižujú vnútorné trenie a pomáhajú udržiavať konzistentný kontaktný odpor počas životnosti kábla.

Plochá geometria: priestorová efektívnosť a mechanické správanie

Plochý prierez je zvolený tak, aby sa minimalizovala spotreba priestoru hriadeľa a aby sa zabránilo skrúteniu alebo zamotaniu počas vertikálneho pohybu. Sploštené konštrukcie menia neutrálnu os kábla a charakteristiky ohybu v porovnaní s kruhovými káblami; umožňujú menšiu celkovú konštrukciu a zároveň udržiavajú jednotlivé dráhy vodičov stabilné. Plochá geometria však sústreďuje šmykové sily na medzivodičovú izoláciu v extrémnych ohyboch, takže dizajnéri musia overiť priľnavosť medzivrstvy, hrúbku izolácie a akékoľvek prvky na uvoľnenie napätia, aby sa zabránilo delaminácii pri dlhodobej prevádzke.

Materiály plášťa a odolnosť voči životnému prostrediu

Výber plášťa – obyčajne olejuvzdorné PVC alebo gumové zmesi odolné voči starnutiu – priamo určuje odolnosť kábla voči kontaminantom hriadeľa, vlhkosti a teplotným cyklom. Zmesi PVC ponúkajú konzistentný dielektrický výkon a ľahké vytláčanie, zatiaľ čo gumové plášte poskytujú vynikajúcu flexibilitu pri nízkych teplotách a mechanickú húževnatosť. Vo výťahových šachtách s hydraulickým zariadením zvoľte formulácie odolné voči olejom, aby ste zabránili opuchu a zmäknutiu; v šachtách vystavených UV žiareniu cez sklenené panely alebo silný ozón uprednostňujte gumové zmesi s antiozonantmi pre dlhšiu životnosť.

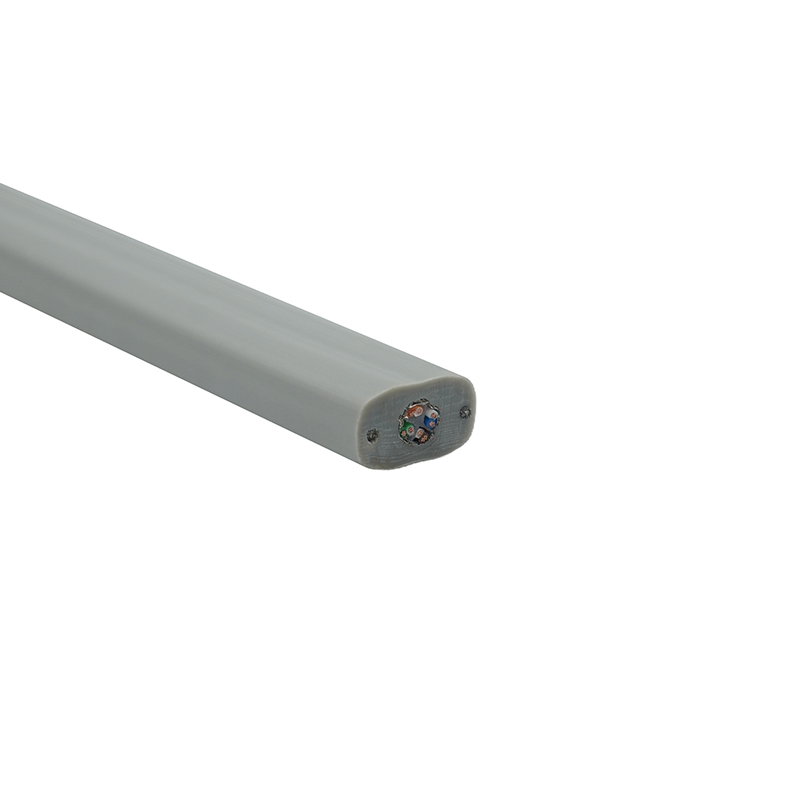

Integrita signálu a integrované dátové páry (ploché možnosti Cat6)

Moderné výťahové systémy kombinujú napájacie, riadiace a vysokorýchlostné dátové kanály. Integrácia plochých párov v štýle Cat6 si vyžaduje kontrolovanú geometriu párov, konzistentné skrútenie párov a starostlivé oddelenie od napájacích vodičov, aby sa obmedzili presluchy a zachoval sa výkon na blízkom/vzdialenejšom konci (NEXT/FLR). Pri špecifikovaní plochých káblov výťahu Cat6 si vyžiadajte správy o impedancii v rozsahu 1–250 MHz, čísla párovej väzby a testy kontinuity vzoriek po ohybových cykloch, aby ste potvrdili, že výkon údajov prežije mechanické namáhanie.

Mechanická ochrana, odolnosť proti oderu a uloženie hriadeľa

Častým mechanizmom porúch je oder od hrán kotúča, vodiacich koľajníc alebo prašného prostredia. Vyberte si káble so zosilnenými vonkajšími vrstvami alebo zvážte pridanie vonkajších oterových návlekov na známych miestach opotrebovania. Montážne prvky – svorky, vodidlá a priechodky – musia byť zvolené tak, aby zodpovedali plochému profilu; zaoblené svorky alebo lemované kanály znižujú bodové zaťaženie. Upozorňujeme, že ochranné doplnky menia požiadavky na polomer ohybu a môžu zvýšiť tuhosť; pred inštaláciou overte zostavu podľa reprezentatívnych profilov pohybu.

Elektrická bezpečnosť a požiarna odolnosť

Káble výťahov musia spĺňať normy týkajúce sa požiaru, dymu a toxicity relevantné pre stavebné predpisy v jurisdikcii inštalácie. Zloženie spomaľujúce horenie a alternatívy s nízkou dymivosťou a nulovým obsahom halogénov (LSZH) znižujú nebezpečenstvo počas požiaru. Vždy potvrďte požadované požiarne vlastnosti a vyžiadajte si údaje z testov dodávateľa – ako je vertikálne šírenie plameňa a emisia dymu – pretože zloženie plášťa, ktoré zlepšuje flexibilitu alebo odolnosť voči oleju, môže ovplyvniť správanie plameňa.

Testovanie únavy a overenie životného cyklu

Špecifikujte testovanie životnosti, ktoré napodobňuje očakávanú dĺžku zdvihu, rýchlosť a počet cyklov výťahu. Štandardizované laboratórne údaje sú užitočné, ale nič nenahradí test pracovného cyklu, ktorý odráža skutočný profil pohybu inštalácie. Vyžiadajte si protokoly o testoch, ktoré ukazujú integritu vodiča, izolačný odpor a prenos signálu pred a po definovanom počte cyklov; porovnajte testovacie cykly s vašimi očakávanými ročnými cyklami, aby ste odhadli intervaly výmeny a naplánovali preventívnu údržbu.

Úvahy o tienení, uzemnení a EMI

Tam, kde popri napájaní prebiehajú citlivé monitorovacie alebo komunikačné linky, integrované tienenie alebo diskrétne tienené páry minimalizujú elektromagnetické rušenie. Ploché káble môžu obsahovať tienenie z fólie alebo opletu, ale ukončenie tienenia a nepretržité uzemnenie pozdĺž trasy kábla sú nevyhnutné na udržanie účinnosti. Vyhodnoťte percento pokrytia a odpor štítu kábla; zlé ukončenia alebo prerušované kontakty tienenia počas ohýbania zhoršia odolnosť voči vonkajším zdrojom hluku.

Kontrola, údržba a diagnostika na mieste

• Vizuálna kontrola – skontrolujte, či na plášti nie sú rezy, stopy po rozdrvení, stvrdnutie povrchu alebo zmena farby svedčiace o chemickom napadnutí alebo vystavení ozónu.
• Test ohybu — vykonajte jemné ohýbanie za studena, aby ste zistili skrehnutie; znížená pružnosť často predchádza praskaniu pri zaťažení.
• Elektrické kontroly – zmerajte izolačný odpor a kontinuitu pre každý vodič a kontinuitu tienenia po plánovaných cykloch alebo podozrivých udalostiach.
• Vedenie záznamov – dokumentujte trasu kábla, identifikované miesta opotrebovania a históriu výmeny na spresnenie budúcich špecifikácií a obstarávania.

Kvalifikácia dodávateľov, certifikácie a sledovateľnosť

Dodávatelia, ktorí sú držiteľmi certifikátov CCC, UL, ISO9001 a CE, zvyčajne preukazujú konzistentné výrobné kontroly a prístup do príslušných testovacích laboratórií. Pre kritické výťahové systémy požadujte vysledovateľnosť materiálu, výsledky testov vzoriek na ohyb a plameň a možnosti kontroly v továrni. Pri objednávke na mieru výťahové ploché pojazdné káble vyžadujú spustenie prototypu s podpísanými výsledkami testov, aby sa predišlo prekvapeniam pri dodávkach hromadnej výroby.

Rýchle porovnanie: PVC vs gumové plášte pre ploché káble výťahov

Praktické tipy na obstarávanie pre projekty výťahov

Predtým, ako sa zaviažete dodávateľovi káblov, zosúlaďte dĺžku zdvihu výťahu, rýchlosť, prostredie a očakávaný počet cyklov. Požiadajte o testovanie dĺžok vzoriek na elektrický aj mechanický výkon, trvajte na zdokumentovaných výsledkoch ohybových a plameňových testov a potvrďte výkon štítu a páru, keď sú potrebné integrované dátové kanály. Pre špecializované potreby – ako sú ploché výťahové káble Cat6 alebo zvýšená odolnosť voči oleju – pracujte s výrobcami, ktorí majú skúsenosti s cestnými káblami na zákazku a ktorí môžu dodať overiteľné testovacie certifikáty a reprezentatívne vzorky pred úplnou výrobou.
