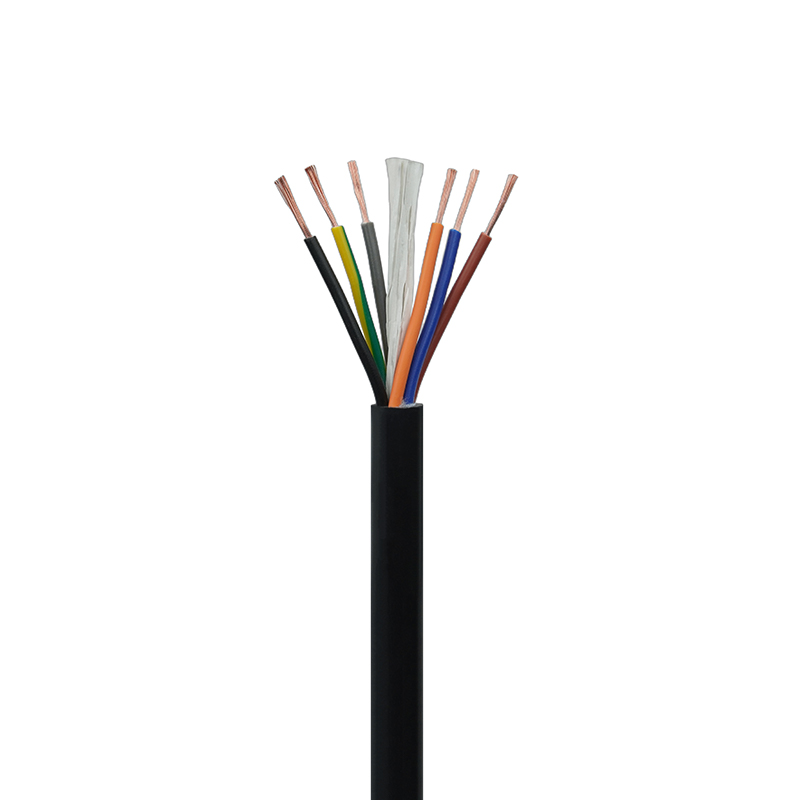

Dizajn a flexibilita vodiča: počet prameňov, priemer a kompromisy

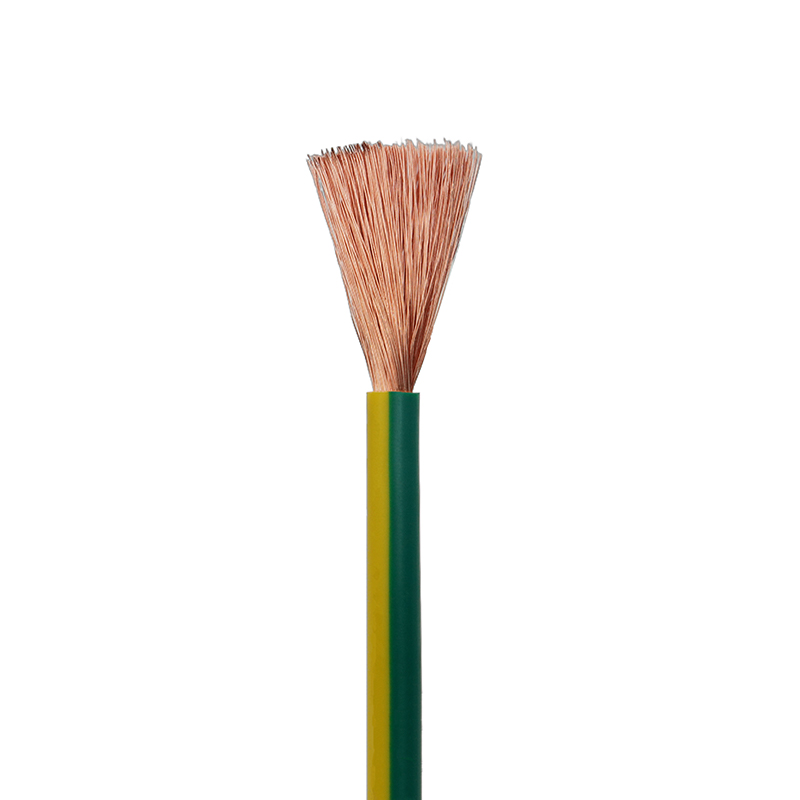

Pre medené káble s PVC izoláciou a plášťom mechanické a elektrické správanie začína geometriou vodiča. Zvýšenie počtu prameňov (veľa jemných prameňov vs. niekoľko hrubých prameňov) zlepšuje flexibilitu a únavovú životnosť pri opakovaných cykloch ohybu, ale mierne mení DC odpor v dôsledku povrchovej oxidácie a kontaktnej plochy v zakončeniach. Z praktického hľadiska pre flexibilný tienený kábel používaný v pohybujúcich sa strojoch alebo robotike sa dizajnéri bežne presúvajú od splietania triedy 2/5 k jemnejšiemu splietaniu triedy 6/7. To znižuje minimálny polomer ohybu a výrazne znižuje pracovné spevnenie vodiča pri opakovanom ohýbaní.

Praktické pravidlá výberu

• Ak sa kábel musí neustále ohýbať (napr. ťahacia reťaz), zvoľte vyšší počet prameňov a vyhodnoťte životnosť ohybu na > 1 milión cyklov.
• Pre fixed wiring with occasional bending, coarser strands reduce cost and simplify terminations.
• Pri dimenzovaní na pokles napätia použite odpor vodiča pri prevádzkovej teplote (nie pri izbovej teplote) — lankové vodiče sa pri zaťažení zohrejú rýchlejšie.

Hrúbka izolácie, menovité napätie a tepelné úvahy

Izolačné systémy z PVC sú špecifikované svojou elektrickou odolnosťou a tepelnou triedou. Hrúbka priamo ovplyvňuje dielektrickú pevnosť, ale tepelné vlastnosti zlúčeniny určujú prúdovú kapacitu a prípustné prostredie. Pre tienené flexibilné káble používané v blízkosti tepelných zdrojov vyberte zmesi PVC formulované pre vyššie nepretržité prevádzkové teploty (napr. zlúčeniny s menovitou hodnotou 90 °C) a zvážte hrubšiu izoláciu pre hranice prechodného prepätia.

Dizajnové tipy pre lepší výkon

• Špecifikujte hrúbku izolácie podľa tabuliek IEC/NEC pre zamýšľanú triedu napätia a pridajte 10–20 %, ak ide o ochranu pred prechodmi.
• Tam, kde je rozptyl tepla obmedzený (zviazané káble), znížte kapacitu a zvážte tepelné stabilizátory v zmesi PVC.
• UV-stabilizované PVC prípravky alebo dodatočné vonkajšie plášte pomáhajú vonku; inak PVC pri dlhšom vystavení UV žiareniu skrehne.

Materiály plášťa, retardácia horenia a odolnosť voči životnému prostrediu

Štandardné PVC plášte poskytujú dobrú odolnosť proti oderu a nákladovú efektívnosť, ale ich zloženie kontroluje horľavosť, hustotu dymu a toxicitu. Pre priemyselné aplikácie a aplikácie vo verejnom priestore sú niekedy potrebné alternatívy s nízkou dymivosťou a nulovým halogénom (LSZH); avšak LSZH obetuje určitú odolnosť voči oleju/oteru v porovnaní s umelými zmesami PVC. Pri špecifikovaní medeného jadra PVC izolovaného a oplášteného kábla si ujasnite, či projekt vyžaduje testy plameňom, ako sú testy vertikálneho podnosu IEC 60332-1/3 alebo UL 1581 – každý test sa zameriava na iné správanie pri požiari.

Kedy trvať na špeciálnych puzdrách

• Verejná doprava, tunely alebo uzavreté priestory: vyžadujú LSZH alebo testované PVC s nízkou dymivosťou.
• Vonkajšia inštalácia: použite zmesi PVC odolné voči UV žiareniu a poveternostným vplyvom alebo dodatočný plášť z TPU/PE.
• Priemyselné oblasti bohaté na ropu: vyberte si olejom odolné PVC alebo elastomérne vonkajšie plášte, aby ste predišli zmäknutiu a napučaniu.

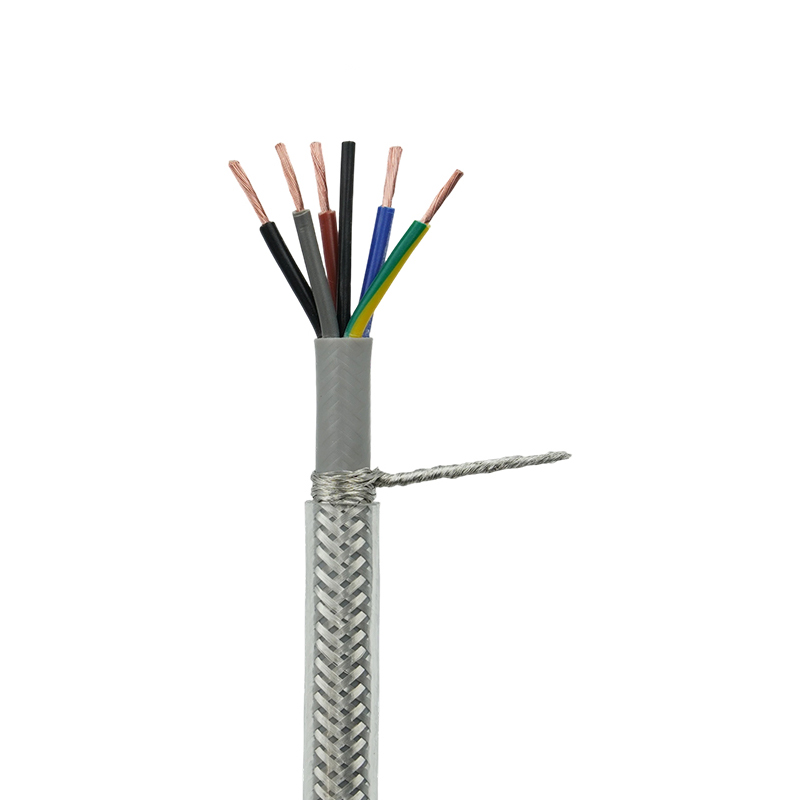

Metódy tienenia pre kontrolu EMI: fóliové, opletené a kombinované konštrukcie

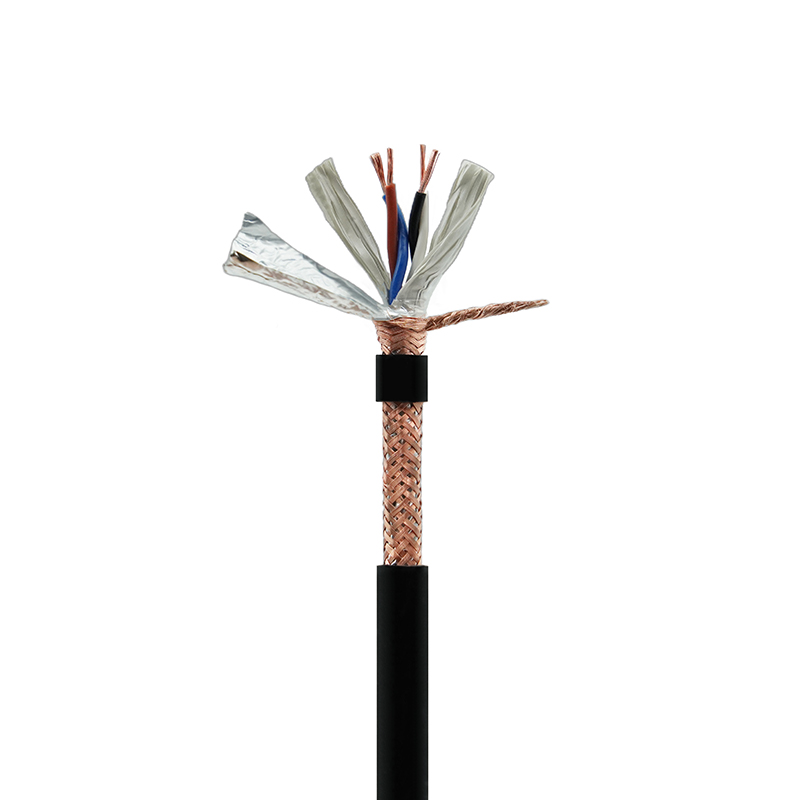

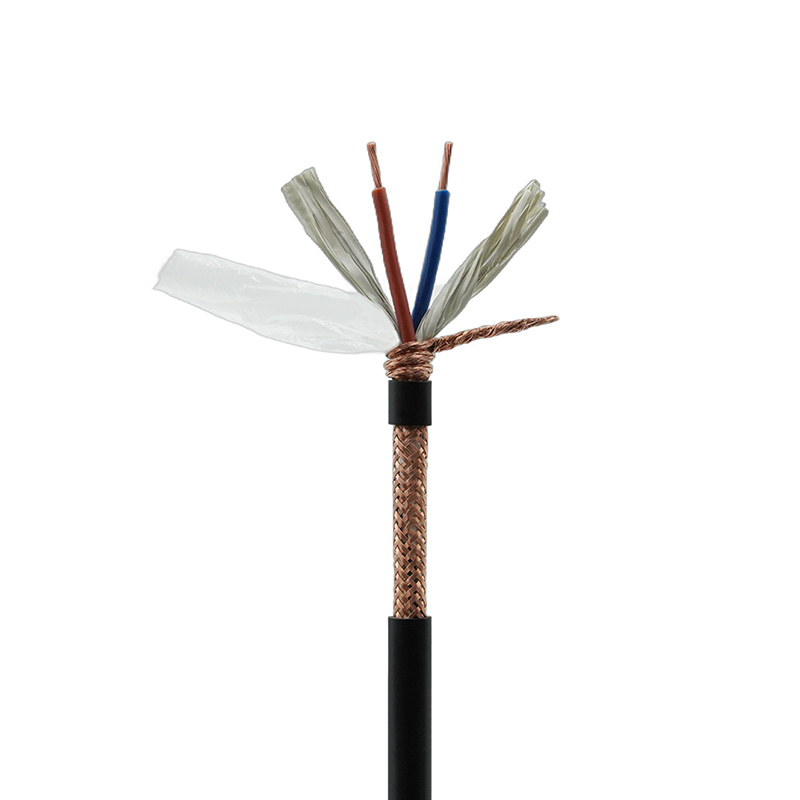

Výber štítu musí vyvážiť pokrytie, flexibilitu a prax uzemnenia. Fólia (hliník/polyester) poskytuje 100% pokrytie a je vynikajúca pri vysokých frekvenciách, ale je mechanicky krehká a znižuje životnosť ohybu, ak sa používa samostatne na pohyblivých kábloch. Opletené tienenia (pocínovaná meď) ponúkajú mechanickú odolnosť a dobrý výkon pri nízkych frekvenciách, ale typické pokrytie sa pohybuje od 60 do 95 %; vyššie krytie zvyšuje tuhosť. Kombinovaný fóliový oplet (fóliový spodný oplet) poskytuje najlepšiu širokopásmovú ochranu pri zachovaní primeranej flexibility.

Postupy ukončenia a uzemnenia štítu

Správne ukončenie tienenia zachováva výhody tienenia: ukončenie na jednom konci pre signálne vedenia, aby sa predišlo zemným slučkám; v prípade napájacích alebo dlhých káblov môžu byť potrebné spojené tienenia na oboch koncoch s riadeným uzemnením. Na pripojenie s nízkou impedanciou použite kompresné alebo spájkované vypúšťacie vodiče; krimpované mechanické zakončenia sú bežné, ale musia sa overiť skúškami kontinuity a ťahom. Pri vedení cez kryty konektorov zachovajte kontinuitu tienenia pomocou kovových zadných krytov alebo špeciálnych svoriek tienenia, aby ste minimalizovali vyžarované emisie.

Inštalačné postupy: polomer ohybu, upínanie a odľahčenie ťahu

Chyby pri inštalácii sú častou príčinou predčasného zlyhania kábla. Pri kábloch s medeným jadrom s PVC izoláciou dodržujte pravidlá minimálneho polomeru ohybu založené na konštrukcii kábla (flexibilné káble často uvádzajú 4× priemer kábla pre dynamické použitie, statické inštalácie umožňujú 8×). Nadmerný upínací tlak deformuje izoláciu a môže vytvárať horúce body, kde sa sústreďuje únava. Použite vhodne dimenzované priechodky, nastavte skrutkové svorky s ochrannými podložkami a zabezpečte servisné slučky tam, kde dochádza k pohybu.

• Vždy dodržujte výrobcom určený dynamický polomer ohybu; v prípade pochybností polomer radšej zväčšite ako znížte.
• Vyhnite sa ostrým hranám na vstupných bodoch – použite priechodky alebo zaoblené príruby, aby ste predišli odieraniu.
• Pre moving installations, route cables in dedicated trays or conduits to separate them from fixed wiring and sources of abrasion.

Testovanie, sledovateľnosť a certifikácie: čo očakávať od renomovaného dodávateľa

Spoľahlivý dodávateľ káblov poskytne zdokumentované továrenské testovanie: odpor vodičov, vysokopotenciálne (hipotové) testy, izolačný odpor, spojitosť tienenia a mechanické testy životnosti ohybu, ak je to možné. Vysledovateľnosť (čísla šarží, materiálové certifikáty) a certifikácie tretích strán, ako sú CCC, UL, ISO9001 a CE, sú dôležitými signálmi procesnej kontroly a zhody. Pre zákazkové zostavy si vyžiadajte správy o skúške z výroby a skúšobné plány zostavenia na objednávku, ktoré odrážajú elektrické a mechanické namáhanie vašej aplikácie.

Odporúčané výrobné testy pre tienené flexibilné káble

• Odpor jednosmerného prúdu a kontinuita vodiča – skontrolujte meradlo a splietanie.
• Hipot test medzi vodičom a štítom/uzemnením na potvrdenie integrity izolácie.
• Overenie kontinuity a pokrytia štítu (vizuálne elektrické) a prípadne meranie pokrytia opletením.
• Vzorkovanie životnosti dynamických káblov s post-flex elektrickými kontrolami na zachytenie zlomených vlákien.

Ako výrobca zaisťujem, že Junshuai vykonáva tieto kľúčové testy v našich interných laboratóriách a na požiadanie môže poskytnúť kópie certifikácie – naše pokročilé výrobné a testovacie zariadenia v kombinácii s povereniami CCC, UL, ISO9001 a CE nám umožňujú prispôsobiť a overiť káble podľa náročných špecifikácií.

Úvahy o prispôsobení pre špeciálne aplikácie

Keď projekty prekračujú štandardné položky katalógu, praktické body prispôsobenia zahŕňajú: pozmenenú metalurgiu vodičov (bezkyslíková meď pre nízku hlučnosť), farebné alebo očíslované vnútorné plášte pre zjednodušenú identifikáciu v poli, hybridné konštrukcie, ktoré kombinujú napájacie a signálové páry so zdieľaným tienením a vonkajšie plášte na mieru pre chemickú odolnosť. Každá zmena ovplyvňuje mechanické, elektrické a EMC správanie, preto je nevyhnutný plán kontrolovaného overenia návrhu.

Otázky, ktoré treba definovať pred objednaním vlastného behu

• Bude kábel statický, bude sa občas ohýbať alebo sa bude nepretržite pohybovať?
• Sú vystavené vplyvu životného prostredia (ropa, UV žiarenie, chemikálie, soľná hmla)?
• Aké úrovne EMC útlmu sa vyžadujú vo frekvenčných pásmach?
• Vyžaduje sa z regulačných dôvodov vysledovateľnosť, testovanie šarží alebo vlastné označovanie?

Pracujeme priamo so zákazníkmi, aby sme odpovedali na tieto otázky a vytvorili špecifikáciu na mieru – ak potrebujete vlastné PVC izolovaný tienený flexibilný kábel , Môžem vás previesť kompromismi a poskytnúť dokumentáciu k výrobným testom, aby zodpovedala vašej aplikácii.
