Stratégie tienenia pre hlučné prostredia VFD
VFD vytvárajú vysokofrekvenčné spínacie napätia, ktoré môžu vyžarovať a viesť pozdĺž vodičov. Účinný štít vykonáva dve úlohy: zachytáva vyžarované emisie a poskytuje nízkoimpedančnú spätnú cestu pre vysokofrekvenčné zvodové prúdy. Pri praktických inštaláciách vždy zaobchádzajte s tienením kábla ako s aktívnou súčasťou uzemňovacieho systému a nie s kozmetickým opletením – pevne ho ukončite na konci pohonu a zvážte druhé ukončenie na paneli alebo miestnom uzemnení pre dlhé trasy, aby ste minimalizovali nahromadenie napätia v spoločnom režime.
Ukončenie štítu na jednom konci vs
Zakončenie na jednom konci (len na strane pohonu) zvyčajne znižuje prúdy v zemnej slučke pre stredne dlhé trasy v priemyselných podnikoch; zakončenie na oboch koncoch zlepšuje účinnosť tienenia pre vyžarované emisie pri veľmi dlhých cykloch, ale môže zaviesť cirkulačné prúdy, ak je pôda závodu hlučná. V praxi zhodnoťte uzemnenie miesta a zmerajte zvodové prúdy – ak zistíte vysoké toky uzemňovacej slučky, vráťte sa na pohon s jedným koncom s lokálnym prepojením na skrini motora.
Výber konštrukcie káblov a ich vplyv na výkon
Materiál vodiča, typ izolácie a geometria štítu menia správanie kábla s výstupmi PWM. Medené vodiče sú štandardné; počet prameňov a veľkosť jednotlivých prameňov však ovplyvňujú flexibilitu a účinky na kožu/blízkosť pri vyšších frekvenciách. Izolácia s nízkou dielektrickou konštantou a tangentom s nízkou stratou znižuje kapacitnú väzbu medzi vodičmi a znižuje nabíjacie prúdy – to je dôležité pre dlhé káble a pre pohony bez výstupných filtrov.
| Typ štítu | Útlm (HF) | Flexibilita | Odporúčané použitie |
| Odtok z hliníkovo-mylarovej fólie | Vysoká (dobré pokrytie) | Mierne | Pevné chody, kde je dôležitý HF útlm |
| Pocínovaný medený oplet | Mierne (depends on coverage %) | Vysoká | Flexibilné vedenie, pancierové zostavy |
| Kombinácia fóliového vrkoča | Vysokáest | Mierne | Kritické prostredia EMI a dlhé prevádzky |

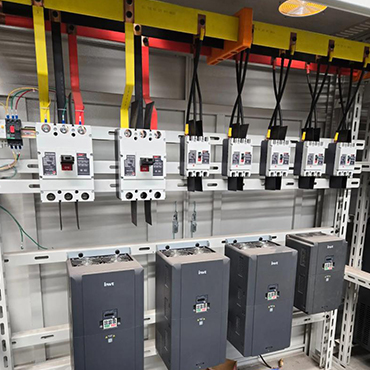

Osvedčené postupy inštalácie na dlhú dobu VFD kábel beží
- Dodržiavajte fyzické oddelenie od citlivých riadiacich/komunikačných káblov – ak oddelenie nie je možné, veďte kábel pohonu s premenlivou frekvenciou v samostatných potrubiach alebo použite uzemnenú kovovú segregáciu.
- Vyhnite sa navíjaniu prebytočného kábla v blízkosti jednotiek; cievky zvyšujú indukčnosť a môžu spôsobiť odrazy prepätia na svorkách motora.
- Dodržiavajte polomer ohybu špecifikovaný výrobcom – tesné ohyby môžu poškodiť kontinuitu štítu a zvýšiť dielektrické napätie, čím sa zníži životnosť pri opakovanom namáhaní.
- Implementujte medziľahlé uzemňovacie body pre veľmi dlhé kovové káblové žľaby pri monitorovaní cirkulujúcich prúdov; použite spojovacie prepojky dimenzované na vysokofrekvenčné prúdy, nielen na poruchové prúdy v ustálenom stave.
Elektrické charakteristiky, na ktorých záleží (a ako zmierniť problémy)
Kapacita, nabíjacie prúdy a ohrev motora
Kapacity medzi káblom a vodičom a vodičom s tienením vytvárajú nabíjacie prúdy pri prepínaní VFD. Nabíjacie prúdy spôsobujú dodatočné straty v motore a zvyšujú hodnoty hnacieho prúdu. Pre dlhé trasy si vyberte káble s nižšou kapacitou na meter, alebo nainštalujte dV/dt filtre alebo sínusové výstupné filtre na menič, aby ste znížili prepínanie dv/dt a znížili nabíjací prúd do motora.
Odrazy, impedancia kábla a prepätie na svorkách motora
Rýchle okraje PWM vidia kábel ako prenosovú linku; nesúlad medzi výstupnou impedanciou meniča a charakteristickou impedanciou kábla vytvára odrazy napätia, ktoré sa prejavujú ako prechodné prepätia v motore. Riešenia zahŕňajú riadenie dV/dt (tlmiče, filtre), používanie kábla s vhodnou impedanciou a udržiavanie dĺžok káblov v rámci odporúčaných limitov pre pohon (pozrite si dokumentáciu k disku). Pri vysokonapäťových alebo diaľkových behoch môžu výstupné tlmivky tiež pomôcť tlmiť odrazy.
Zakončenie konektorov, pancierovanie a mechanická ochrana
Kvalita ukončenia tienenia priamo ovplyvňuje výkon EMC – tam, kde je to možné, používajte nepretržitý 360° kontakt tienenia a zabezpečte, aby bol zvodový vodič alebo opletenie prispájkované alebo zlisované, aby sa zachovala nízka impedancia. Ak je prítomný pancier (oceľový drôt alebo páska), pripojte pancier k zemi v jednom alebo oboch bodoch v závislosti od praxe uzemnenia na mieste. Používajte správne odľahčenie ťahu, aby ste zabránili vytiahnutiu tienenia alebo vodiča; mechanické poruchy sa často maskujú ako občasné elektrické poruchy.
Testovanie, certifikácie a prečo sú dôležité
Overený výkon prostredníctvom testov (impedancia, kapacita, vysoký potenciál, testy kontinuity tienenia a EMC emisie) zaisťuje, že sa káble v inštaláciách VFD správajú predvídateľne. Certifikáty ako UL a CE indikujú zhodu s uznávanými bezpečnostnými a EMC štandardmi, zatiaľ čo robustný systém kvality ISO9001 pomáha udržiavať konzistentnosť medzi výrobnými šaržami. Vyrábame tienený VFD kábel triedy a naša továreň má certifikácie CCC, UL, ISO9001 a CE – to nám umožňuje podporovať prispôsobené zostavy s sledovateľnými záznamami testov, keď si to projekty vyžadujú.
Bežné režimy porúch a kontrolný zoznam na riešenie problémov na mieste
- Prerušované vypínanie: skontrolujte ukončenie a kontinuitu štítu; zlé väzby spôsobujú, že EMI sa spája do riadiacich obvodov, čo spôsobuje nepríjemné vypnutie.
- Vysoké ložiskové prúdy motora: overte opatrenia na uzemnenie hriadeľa, skontrolujte pripojenia tienenia kábla a zvážte inštaláciu uzemňovacích krúžkov hriadeľa alebo izolovaných ložísk, ak je to vhodné.
- Prehriatie motora: zmerajte nabíjací prúd a porovnajte ho s krivkami ohrevu motora – ak k tomu prispieva nabíjanie, znížte spínaciu frekvenciu alebo použite filtre.
- Závažné sťažnosti na EMI: vykonajte prieskum miesta pomocou sondy blízkeho poľa, skontrolujte pokrytie tienenia (% opletenia) a zvážte inováciu na kompozitné tienenie s fóliovým opletením alebo pridanie feritových jadier na kábel motora.
Ak chcete, môžeme poskytnúť prispôsobené odporúčania na konštrukciu káblov (lanko vodiča, typ tienenia, zmes plášťa) pre vašu aplikáciu – navrhujeme a vyrábame na mieru VFD tienené káble motora a na požiadanie môže poskytnúť skúšobné protokoly a certifikáty. Keď na spoľahlivosti a výkone EMC záleží, účelový kábel od certifikovaného výrobcu skracuje čas uvedenia do prevádzky a dlhodobú údržbu.
