Priemyselná párová kabeláž odolná voči plynom a olejom: Praktický sprievodca výberom

Práca s ropou a zemným plynom len zriedka poskytuje kabeláži ľahkú životnosť. Párový kábel môže vyzerať jednoducho, ale v rafinérii, na vrtnej podlahe alebo okolo palivového terminálu musí prežiť kontakt s uhľovodíkmi, tepelné cykly, vibrácie, umývanie a niekedy nepretržitý pohyb. Priemyselná párová kabeláž odolná voči plynom a olejom je praktickou odpoveďou, keď obyčajný krútený pár kábel zmäkne, napučí, praskne alebo stratí kvalitu signálu príliš skoro. Užitočnou otázkou nie je jednoducho „je odolný voči oleju? ale "aký olej, pri akej teplote, ako dlho a za akých mechanických podmienok?"

Čo je vlastne priemyselná párová kabeláž odolná voči plynom a olejom

Párová kabeláž používa dva izolované vodiče skrútené dohromady na prenášanie signálu. V priemyselných lokalitách môže byť týmto signálom RS-485, prístrojové vybavenie, riadiace dáta, Ethernet alebo nízkoúrovňové pripojenie snímača. Dvojitá konštrukcia pomáha eliminovať šum v bežnom režime, ale sama o sebe nerobí kábel vhodný pre ropu a plyn. Odpor pochádza z celej konštrukcie: splietanie vodiča, izolačný materiál, výplne, pásky, štíty, vnútorný plášť a vonkajší plášť.

S káblom predávaným pre tieto prostredia by sa malo zaobchádzať skôr ako so skonštruovanou zostavou než ako s komoditou. Bunda musí odolávať špecifickým tekutinám, s ktorými sa stretne. Izolácia si musí zachovať svoje elektrické vlastnosti. Štít musí zostať účinný aj po ohnutí a ukončení. A kábel musí vyhovovať spôsobu inštalácie, či už je upevnený v podnose, pretiahnutý potrubím alebo ohýbaný v pohybujúcom sa stroji.

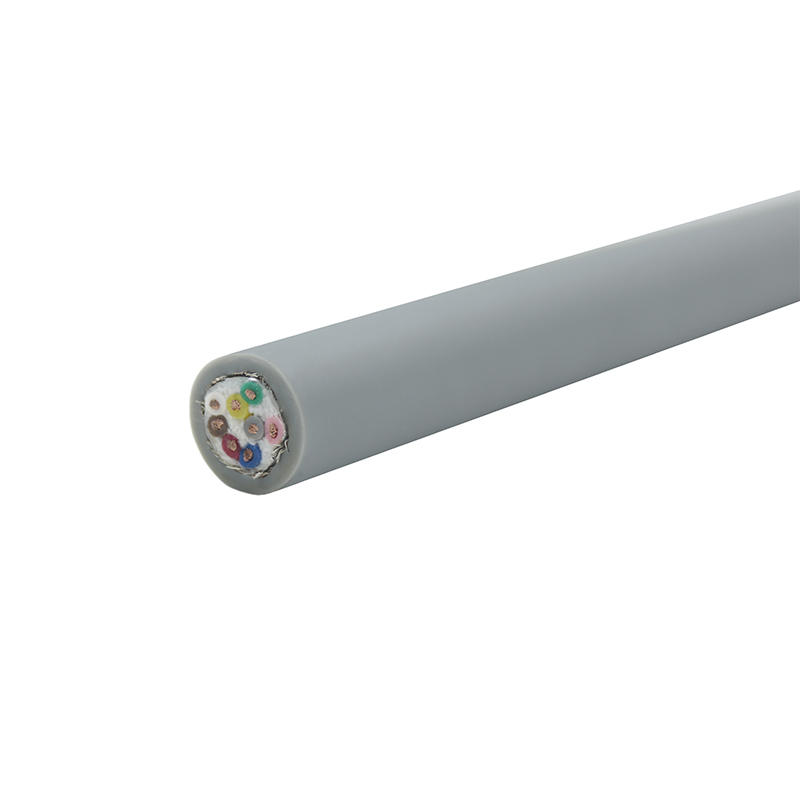

Flexibilný tienený krútený dátový kábel LIYCY-TP Priemyselný tienený krútený párový kábel určený pre presné signálne spojenia; relevantné pri kontrole opláštených zostáv pre náročné prostredia. Zobraziť produkt →

Prečo prostredie ropy a zemného plynu trestá obyčajný párový kábel

Uhľovodíky nie sú všetky rovnaké. Nafta, hydraulický olej, mazací olej, surový olej, glykol, metanol, vrtné kvapaliny a čistiace chemikálie môžu napádať polyméry rôznymi spôsobmi. Niektoré spôsobujú nafúknutie objemu. Niektoré extrahujú zmäkčovadlá a zanechajú plášť tvrdý a krehký. Iné zmäkčujú povrch, znižujú odolnosť proti oderu alebo menia rozmery natoľko, aby ovplyvnili konektory a vývodky. Bunda, ktorá prežije test striekaním, môže zlyhať po dlhodobom ponorení alebo opakovanom vystavení zvýšenej teplote.

Teplo zrýchľuje chemický útok. Chlad spôsobuje, že niektoré materiály sú tuhé a ľahšie prasknú. Expozícia UV žiareniu starne outdoorové bundy. Slaná voda a vlhkosť spôsobujú koróziu štítov, odtokov a koncoviek. Mechanické namáhanie pridáva ďalšiu vrstvu: vibrácie, tlakové umývanie, obrusovanie káblových žľabov, malé polomery ohybu a nepretržité ohýbanie. V nebezpečných priestoroch musí kábel tiež zodpovedať inštalačnému dizajnu vrátane vývodiek, bariér a tesniacich usporiadaní. Kábel sám o sebe nie je odolný proti výbuchu; je to jedna časť vyhovujúceho systému.

Bunda a izolačné materiály, ktoré robia rozdiel

Polyuretán alebo PUR je často silnou voľbou pre flexibilné priemyselné párové káble vystavené oleju, oderu a opakovanému pohybu. Ponúka dobrú odolnosť voči oleju a pevné mechanické správanie, a preto sa objavuje v aplikáciách vlečných reťazí, robotiky a umývania. Nie je univerzálny: pôsobenie horúcej vody a pary si vyžaduje kontrolu a niektoré formulácie sa správajú odlišne od iných. Napríklad tienený ethernetový kábel s krútenou dvojlinkou s plášťom z PUR sa môže hodiť do zamastených oblastí automatizácie, kde záleží na integrite signálu a odolnosti plášťa.

Tienený kábel kategórie 6 s PUR plášťom TPU-CAT6-STP Tienený krútený dvojlinkový kábel kategórie 6 s plášťom PUR pre gigabitové linky v priemyselných a vonkajších prostrediach s vysokým opotrebovaním; relevantné, keď záleží na pevnosti bundy. Zobraziť produkt →

Nitrilový kaučuk, polychloroprén a iné kaučukové zmesi sú bežné tam, kde je potrebná odolnosť voči olejom, tepelná odolnosť a trvanlivosť v exteriéri. Majú tendenciu byť ťažšie a menej flexibilné ako PUR, takže vyhovujú skôr pevným alebo občasným flexibilným trasám ako použitie reťazí s vysokým cyklom. Polyetylén dobre odoláva vlhkosti a mnohým chemikáliám, ale je tuhší a menej zhovievavý pri pohybe. PVC je ekonomické a spomaľuje horenie, ale odolnosť voči oleju sa značne líši podľa zloženia, takže samotný „PVC plášť“ vám povie veľmi málo. FEP a PTFE sa objavujú tam, kde chemická odolnosť alebo vysoká teplota odôvodňujú náklady.

Výber izolácie je rovnako dôležitý. PE, PP, FEP a XLPE môžu slúžiť rôznym elektrickým a tepelným potrebám. Pri párovej kabeláži ovplyvňujú kvalitu signálu kapacita, impedancia a nevyváženosť párov. Hrubá bunda odolná voči oleju nemôže kompenzovať zlú geometriu páru.

Tienenie, párovanie a integrita signálu

Lokality na ťažbu ropy a zemného plynu sú elektricky hlučné. Motory, pohony, zváracie zariadenia, rádiá a rozvody energie môžu spájať šum do signálových párov. Fóliové štíty poskytujú vysoké krytie a sú vhodné pre kompaktné konštrukcie. Pletené štíty lepšie odolávajú ohybu a mechanickému poškodeniu. Mnoho priemyselných párových káblov kombinuje oboje. Jednotlivé párové tienenie môže znížiť presluchy, zatiaľ čo celkové tienenie zvláda vonkajšie rušenie.

Štít funguje iba vtedy, ak je správne ukončený. Plávajúci vypúšťací drôt, tienenie uzemnené v nesprávnom bode alebo konektor so zlým 360-stupňovým spojením môžu zmeniť dobrý kábel na zdroj občasných porúch. V nebezpečných oblastiach musia tienené a odtokové ukončenia tiež zodpovedať dizajnu uzemnenia a izolácie. Nepredpokladajte, že väčšie tienenie je vždy lepšie; vyberte štít, ktorý zodpovedá problému so šumom, typu páru a dostupnému priestoru.

Praktický kontrolný zoznam výberu

Výber by mal začať expozíciou, nie titulkom katalógu. Nižšie uvedená tabuľka predstavuje kompaktný spôsob, ako porovnať tvrdenia dodávateľa s tým, čo aplikácia skutočne potrebuje.

Podrobnosti o inštalácii a údržbe, ktoré rozhodujú o životnosti

Aj dobrý kábel môže pri inštalácii zlyhať. Rešpektujte polomer ohybu. Vyhnite sa tesným káblovým zväzkom, ktoré rozdrvia geometriu páru. Podporujte dlhé vertikálne trate. Ak je to možné, udržujte signálové páry oddelené od napájacích káblov a dodržujte dizajn tienenia a uzemnenia. V oblastiach umývania skontrolujte, či sú upchávky a koncovky kompatibilné s materiálom plášťa a nevytvárajú koncentrácie napätia.

Ak sa trasa pohybuje, použite kábel navrhnutý a testovaný pre tento pohyb. Napríklad vysokoflexný tienený kábel s krútenou dvojlinkou vlečnej reťaze je určený na opakované ohýbanie a nie na príležitostné nastavenie. Pri pevných dráhach môže byť tvrdšia guma alebo PUR plášť stále tou správnou voľbou, ale životnosť v ohybe nemusí byť limitujúcim faktorom. Počas údržby skontrolujte napučanie plášťa, praskliny, sploštenie, koróziu štítu a uvoľnené koncovky. Vymeňte kábel, ktorý zmenil tvar alebo tvrdosť po vystavení chemikáliám; už stratila časť svojej bezpečnostnej rezervy.

TRVVSP High-Flex tienený krútený pár ťažnej reťaze Tienený krútený kábel s ťahacou reťazou pre vysokorýchlostný prenos signálu a energie v pohybujúcich sa trasách; skontrolujte, či je súčasťou inštalácie opakované ohýbanie. Zobraziť produkt →

Kontroly kvality a dokumentácia, ktorú si vyžiadajte

Požiadajte o viac než len materiálne meno. Užitočné dôkazy zahŕňajú podmienky testu ponorenia do oleja, výsledky ťahu a predĺženia pred a po vystavení, objemové napučiavanie, ohyb za studena, správanie plameňa, spojitosť štítu, odpor vodiča a odolnosť voči napätiu. Pre dátové páry pomáhajú údaje o kapacite a impedancii potvrdiť, že kábel bude podporovať zamýšľaný signál. Pri pohyblivých aplikáciách záleží na podmienkach testu ohybnosti viac ako na všeobecnom opise „vysokej ohybnosti“.

Vysledovateľnosť šarží, označenie plášťa a jasné uvedenie testovaného teplotného rozsahu sú tiež praktické nákupné body. Ak dodávateľ nevie vysvetliť, ako bol kábel testovaný, alebo ak nedokáže priradiť plášť k skutočnému zoznamu tekutín, pýtajte sa ďalej. náš laboratórne a testovacie zdroje sú typom detailov, ktoré stojí za to skontrolovať pred uzamknutím špecifikácie.

Prispôsobenie kábla aplikácii

• Pobrežné plošiny a vrtné podlahy: slaná voda, olej, vibrácie, UV žiarenie a spôsoby inštalácie v nebezpečných oblastiach.
• Rafinérie a petrochemické závody: teplo, uhľovodíky, EMI a dlhé pevné chody zmiešané s lokálnym ohýbaním.
• Nádržové farmy a palivové terminály: starnutie vonku, kontakt s palivom, utesnenie výparov a dlhé káblové trasy.
• Potrubia a kompresorové stanice: široké teplotné výkyvy, vibrácie a integrita signálu prístrojov.
• Stroje a automatizácia v ropných závodoch: chladiaca kvapalina, hydraulický olej, opakované ohýbanie a obrusovanie.

Nemalo by sa očakávať, že rovnaký typ kábla vyrieši každý prípad. Pevný prístrojový pár v horúcej rafinérii a pohyblivý párový kábel na zaolejovanom stroji sa môžu nazývať „odolné voči oleju“, ale ide o odlišné konštrukcie. Dobrý výber oddeľuje tieto povinnosti už od začiatku, potom sa bunda, štít, konštrukcia páru a schválenie zhodujú s trasou.

Spojenie špecifikácií

Priemyselná párová kabeláž odolná voči plynom a olejom je detailná položka s veľkým vplyvom na spoľahlivosť. Začnite so zoznamom kvapalín a teplotou, potom postupujte podľa elektrického výkonu, tienenia, mechanického pohybu, požiadaviek na nebezpečné oblasti a dokumentácie. Tam, kde je trasa pevná, uprednostnite chemickú a tepelnú odolnosť. Tam, kde sa pohybuje, pridajte do rovnakej recenzie životnosť v ohybe a odolnosť proti oderu. Tento príkaz zachováva špecifikáciu čestnú a vyhýba sa plateniu za funkciu plášťa, ktorá nerieši skutočný režim zlyhania.

Ak zužujete kábel pre konkrétnu rafinériu, terminál, skid alebo offshore balík, porozprávajte sa s naším tímom s podrobnosťami o expozícii tekutiny, trase a signále. Krátka a jasná poznámka k aplikácii zvyčajne ušetrí viac času ako dlhý zoznam všeobecných tvrdení „odolných voči olejom“.
