Plochý kábel čerpadla – návrh, výber, inštalácia a údržba

Čo je plochý kábel čerpadla a prečo je dôležitý

Plochý kábel čerpadla je typ flexibilného nízkoprofilového napájacieho a signálového kábla skonštruovaného pre čerpacie zostavy, systémy spúšťania motorov a kompaktné zariadenia na manipuláciu s tekutinami, kde je obmedzený priestor a dochádza k pohybu alebo vibráciám. Na rozdiel od okrúhlych káblov plochý kábel spája vodiče vedľa seba v tenkej páske, ktorá znižuje polomer ohybu a zjednodušuje vedenie pozdĺž povrchov šasi, vo vnútri káblových trás a cez úzke kanály. Pre aplikácie, ktoré kombinujú častý pohyb, vystavenie vlhkosti a obmedzené vedenie, výber správneho plochého kábla zlepšuje životnosť, znižuje prestoje a zjednodušuje inštaláciu.

Typická konštrukcia a materiály

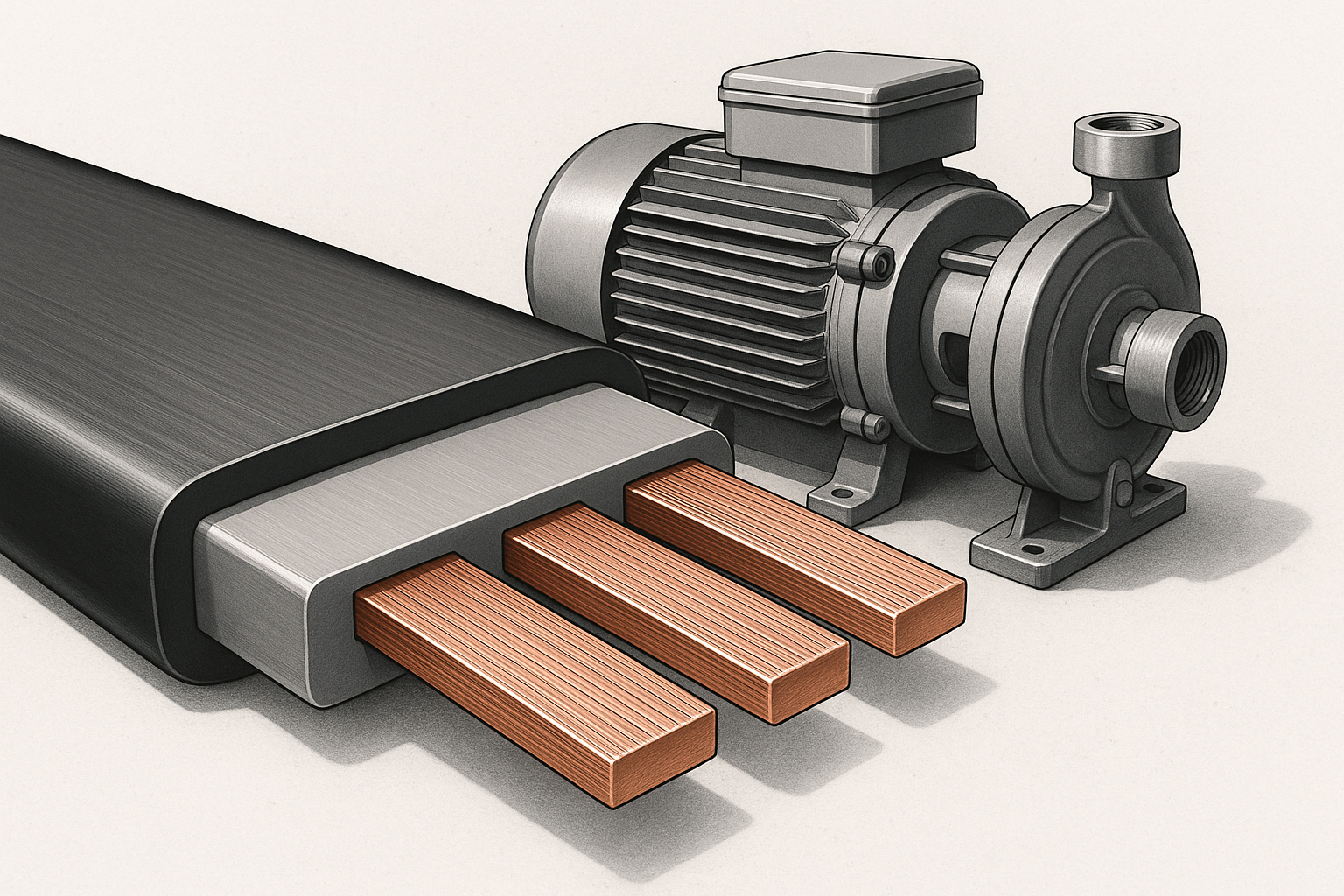

Typický plochý kábel čerpadla pozostáva z troch vrstiev: vodičov, izolácie a vonkajšieho plášťa alebo pásky. Vodiče sú zvyčajne medené, aby zostali flexibilné pri zachovaní vodivosti. Izolačné materiály sa líšia podľa teploty a požiadaviek na chemickú expozíciu. Bežné možnosti izolácie sú polyvinylchlorid (PVC) pre hospodárnosť, termoplastický elastomér (TPE) pre lepšiu flexibilitu a zosieťovaný polyetylén (XLPE) pre vyššiu odolnosť voči teplote a oderu. Vonkajší plášť alebo páska môže byť z polyesteru, polyuretánu alebo z PVC s adhezívnym podkladom, ktoré sú vybrané pre odolnosť proti oderu, oleju a vode.

Varianty a konfigurácie

Plochý kábel čerpadla sa dodáva v mnohých konfiguráciách, aby vyhovoval prevádzkovým potrebám:

• Páska s iba napájaním: niekoľko vodičov s vysokým prierezom pre napájanie motora.
• Kombinovaný výkon a signál: zmiešané veľkosti vodičov pre napájanie motora plus senzorové alebo riadiace vedenie.
• Tienené varianty: individuálne alebo celkové tienenie na zníženie elektromagnetického rušenia pre citlivé riadiace vedenia.
• Vodotesné alebo opláštené typy: utesnené vonkajšie vrstvy pre ponorenie alebo prostredie náchylné na striekanie.
• Vysokoflexibilné typy: extra počet prameňov a flexibilná izolácia pre ovládače s dlhým dosahom a systémy nepretržitého pohybu.

Bežné aplikácie v čerpacích systémoch

Plochý kábel používajte v ponorných čerpadlách, balených moduloch čerpadiel, dávkovacích čerpadlách, posilňovačoch a čerpacích staniciach namontovaných na lyžinách. Typické použitia zahŕňajú smerovanie výkonu motora v tesných sacích komorách, prenášanie spätnej väzby kódovača alebo snímača z hláv čerpadla a pripojenie diaľkových ovládacích panelov cez úzke káblové kanály. Tam, kde sa vyžaduje zložené alebo vrstvené vedenie, plochý kábel sa často hodí lepšie ako okrúhly kábel a môže znížiť namáhanie konektorov.

Kľúčové elektrické a mechanické špecifikácie na kontrolu

Pri výbere plochého kábla čerpadla sa zamerajte na parametre, ktoré priamo ovplyvňujú spoľahlivosť v prostredí čerpadla:

Ako vybrať správny plochý kábel pre vaše čerpadlo

Začnite s elektrickým zaťažením. Vypočítajte prúd motora a očakávaný pokles napätia po dĺžke kábla. Vyberte si prierez vodiča, aby ste udržali prijateľný pokles napätia a ponechali rezervu pre spúšťacie prúdy. Prispôsobte hodnotenie teploty izolácie najvyššej očakávanej teplote prostredia plus bezpečnostnú rezervu.

Ďalej zvážte mechanický pohyb. Ak sa kábel často pohybuje, vyberte si vysoko flexibilnú konštrukciu s jemnými lankovými vodičmi a elastomérovou izoláciou. Pre pevné vedenie za panelmi môžu byť prijateľné ekonomické varianty PVC. Pre mokré alebo ponorené miesta si vyberte utesnené plášte určené na ochranu proti vniknutiu vody a chemickú odolnosť.

Osvedčené postupy inštalácie

Správna inštalácia znižuje namáhanie a predlžuje životnosť kábla. Postupujte podľa týchto praktických krokov:

• Veďte kábel pozdĺž hladkých povrchov. V oblastiach, kde môže dôjsť k oderu, použite ochranné vedenia alebo podnosy.
• Vyhnite sa ostrým zákrutám. Udržujte polomer ohybu nad minimom výrobcu, zvyčajne niekoľkonásobkom hrúbky kábla.
• Kábel v pravidelných intervaloch zaistite pomocou svoriek alebo podložiek s lepiacou vrstvou, aby ste zabránili odieraniu a znížili dynamické namáhanie.
• Ak je to možné, oddeľte napájanie a signál. Ak smerujete spolu, použite tienený kábel alebo uzemnené kovové priečky, aby ste obmedzili rušenie.
• Zakončte pomocou kompatibilných konektorov a použite odľahčenie od ťahu, aby ste zabránili vytiahnutiu vodiča v koncových bodoch.

Testovanie a súlad

Pred uvedením do prevádzky skontrolujte príslušné normy a vykonajte testy:

• Testovanie kontinuity a izolačného odporu na overenie integrity vodiča po inštalácii.
• Overenie poklesu napätia pri zaťažení na potvrdenie veľkosti kábla.
• Funkčný test snímačov a riadiacich vedení pri bežiacom motore na potvrdenie absencie rušenia.
• Ak je to možné, overte menovité hodnoty káblov podľa miestnych elektrických predpisov a smerníc pre nebezpečné alebo vlhké miesta.

Údržba a riešenie problémov

Implementujte jednoduchú kontrolnú rutinu, aby ste zachytili skoré známky opotrebovania:

• Vizuálna kontrola prerezania, odrenín alebo odkrytých vodičov.
• Skontrolujte koncovky na koróziu a tesnosť.
• Monitorujte občasné poruchy, ktoré sa objavujú počas pohybu – často poukazujú na prerušené vlákna vo vnútri izolácie.
• Časti káblov, ktoré vykazujú opakované poškodenie, radšej vymeňte, než sa pokúšate o opravu v teréne v oblastiach s vysokým namáhaním.

Ak sa stretnete s poruchami motora, nepravidelnými hodnotami snímača alebo stratou komunikácie, izolujte kábel a otestujte jednotlivé vodiče na spojitosť a občasné prerušenia. Na lokalizáciu spojovacích bodov použite osciloskop alebo záznamník údajov na príznaky súvisiace s EMI.

Úvahy o nákladoch a kompromisoch počas životného cyklu

Cena plochých káblov sa líši v závislosti od prierezu vodiča, izolačného materiálu, tienenia a špeciálnych plášťov. Varianty s vysokou ohybnosťou a vodotesnosťou sú vpredu drahšie, ale znižujú frekvenciu výmeny v náročných prostrediach. Faktor inštalačnej práce – plochý kábel môže ušetriť čas pri obmedzených trasách, ale môže vyžadovať starostlivejšie ukončenia. Vyvážte počiatočné náklady s očakávanými intervalmi údržby a potenciálnymi nákladmi na prestoje vašej prevádzky.

Kontrolný zoznam pre nákup plochého kábla čerpadla

• Skontrolujte prierez vodiča v porovnaní s motorom a spúšťacím prúdom.
• Overte teplotné hodnotenie izolácie a chemickú odolnosť.
• Vyberte hodnotenie flex zodpovedajúce očakávaným pohybovým cyklom.
• Rozhodnite sa pre tienenie, ak sú prítomné citlivé riadiace alebo komunikačné linky.
• Vyberte si materiál plášťa pre úroveň vystavenia oderu a vode.
• Od dodávateľov si vyžiadajte dátové listy a výsledky testov ohybového cyklu.

Záverečné vedenie

Keď vyberiete, nainštalujete a udržiavate plochý kábel čerpadla s ohľadom na elektrické zaťaženie, mechanický pohyb a vystavenie vplyvu prostredia, kábel sa stane skôr spoľahlivým prvkom systému čerpadla než bodom opakujúceho sa zlyhania. Pri obstarávaní použite kontrolný zoznam uvedený vyššie a veďte jasné záznamy o číslach častí káblov, miestach inštalácie a dátumoch kontrol, aby ste si zjednodušili budúcu údržbu. Ak potrebujete šablónu špecifikácie alebo objednanú porovnávaciu tabuľku pre kandidátske káble, uveďte zaťaženie, očakávaný pohybový profil a prostredie a cielenú špecifikáciu je možné pripraviť rýchlo.
