Kábel odolný voči plynom a olejom: Výber drôtu a kábla, ktorý vydrží v drsnej prevádzke

Ropné a plynové inštalácie sú miestami nemilosrdnými pre elektrické káble. Únik motorovej nafty, hydraulická hmla, kyslý plyn, rozstrek soľanky a neustále vibrácie útočia na bundu už od prvého dňa prevádzky a kábel, ktorý na katalógovej fotografii vyzerá úplne prijateľne, sa môže v priebehu mesiacov nafúknuť, zmäknúť alebo prasknúť. Porucha sa takmer vždy objaví v najmenej dostupnej časti behu, a preto si selekcia zaslúži viac pozornosti, než sa jej zvyčajne dostáva.

Každý deň vyrábame špeciálne káble pre tieto podmienky a otázky, ktoré počujeme od inžinierov a kupujúcich, sa len zriedka menia: ktorá zmes prežije tekutinu, ktorá konštrukcia kábla sa hodí pre danú aplikáciu a ako rozoznáte produkt skutočne odolný voči olejom od produktu, ktorý zaň jednoducho tvrdí? Táto príručka sa v praktických podmienkach zaoberá týmito odpoveďami.

Čo v skutočnosti znamená „Oil and Gas Resistance“.

Odpor nie je jedna vlastnosť. Je to schopnosť zlúčeniny zachovať si svoju mechanickú pevnosť, rozmery a elektrický výkon, keď je v kontakte s uhľovodíkmi. Chémia, teplota a doba pôsobenia pôsobia spoločne a teplo všetko potichu urýchľuje.

Keď sa uhľovodík stretne s polymérom, stane sa jedna z troch vecí. Zlúčenina absorbuje tekutinu a napučiava. Zmäkčovadlá a ďalšie prísady migrujú von a materiál zanecháva tvrdý a krehký. Alebo tekutina rozpustí časť povrchu a vytvorí lepkavý, praskajúci plášť. Žiadna z týchto porúch nie je viditeľná v deň inštalácie.

Plyn prináša iný problém. Pod tlakom môže plyn preniknúť do plášťa a izolácie. Ak tlak rýchlo klesne, zachytený plyn sa roztiahne a môže spôsobiť pľuzgiere kábla zvnútra von. Ústie vrtu a prieskumné oblasti si preto vyžadujú skôr husté, dobre spojené konštrukcie plášťa než porézne alebo penové materiály.

Praktický záver je, že „odolnosť voči oleju“ je vždy relatívna. Vnútri suchej riadiacej skrine je úplne postačujúci PVC plášť. Tá istá bunda nasiaknutá horúcou naftou na idúcom stroji je predčasným zlyhaním, ktoré čaká na to, čo sa stane.

Bunda a izolačné materiály v skratke

Väčšina chýb v špecifikácii sa týka výberu zlúčeniny skôr zo zvyku než podľa tekutiny a teploty. Nižšie uvedené porovnanie zahŕňa možnosti, ktoré v teréne vidíme najčastejšie.

Jeden z káblov, ktoré dodávame najčastejšie do priestorov na manipuláciu s palivom a do vonkajších zariadení, spája odolnú gumu odolnú voči olejom s jemne lankovým vodičom, takže znáša chemické pôsobenie aj opakovaný pohyb.

Vysokovýkonný vonkajší oleju odolný gumený flexibilný kábel YCW Pogumovaný flexibilný napájací kábel pre vonkajšie zariadenia vystavené olejom a oblasti, kde sa manipuluje s palivom, kde je kľúčovým problémom chemická odolnosť a opakované pohyby. Zobraziť produkt →

Typy káblov používaných v ropných a plynárenských prevádzkach

Zariadenia používajú takmer všetky skupiny káblov, ale väčšina kategórií nesie väčšinu rizika. Toto sú tie, ktoré stojí za to správne.

Napájacie a napájacie káble motora

Nízkonapäťové a strednonapäťové podávače poháňajú čerpadlá, kompresory, ohrievače a osvetlenie. Izolácia XLPE s plášťom z CPE, neoprénu alebo PUR je zvyčajným východiskovým bodom a pancierovanie si zasluhuje svoje miesto tam, kde sa očakáva zakopanie, káblové žľaby v preťažených priestoroch alebo mechanické namáhanie. Pri motoroch, ktoré sa pohybujú alebo vibrujú, na triede splietania vodiča záleží rovnako ako na plášti.

Riadiace a prístrojové káble

Analógové slučky, ovládače ventilov a núdzové vypínacie obvody závisia od integrity signálu. Tienené páry s odtokovým drôtom sú štandardom a pokrytie fóliou a opletením najlepšie zvláda elektricky hlučné oblasti. Do tejto skupiny patria aj predlžovacie termočlánkové a kompenzačné káble, pretože nesprávna zliatina spôsobuje teplotnú chybu, ktorú si nikto nevšimne, kým sa hodnoty nelíšia.

VFD a káble pohonu

Pohony s premenlivou frekvenciou prinášajú svoj vlastný problém: vysokofrekvenčný šum, odrazené vlny pri dlhých chodoch a ložiskové prúdy. Symetrická trojžilová konštrukcia s tromi ochrannými uzemňovacími vodičmi, plným krytím tienenia a nízkou kapacitou zaisťuje spokojnosť meniča aj motora.

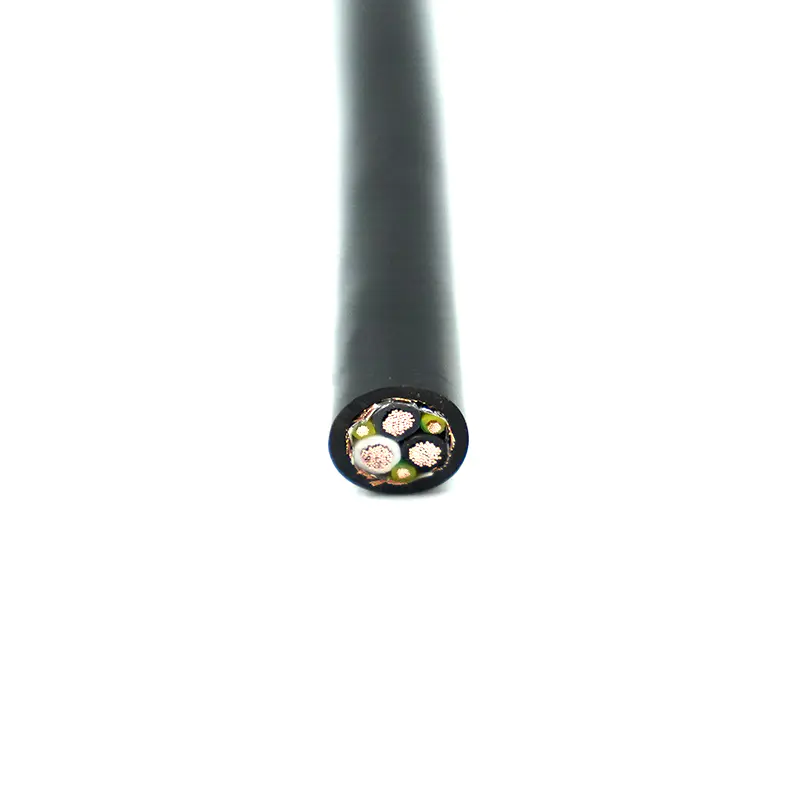

XLPE izolovaný PVC plášť medený opletený tienený VFD flexibilný kábel BPYJVRP Tienený flexibilný VFD kábel pre napájacie obvody vysokonapäťových zariadení, kde je prítomné elektromagnetické rušenie, kombinuje XLPE izoláciu, PVC plášť a medené opletené tienenie. Zobraziť produkt →

Komunikačné a dátové káble

Tienený sieťový kábel s krútenými pármi, RS-485 fieldbus, CC-Link a KNX sa objavujú v riadiacich miestnostiach a procesných oblastiach. Potrebujú rovnakú odolnosť voči tekutinám ako napájací kábel, ale potrebujú aj konzistentnú impedanciu, takže tienenie a skrútenie musia prežiť rovnakú chémiu plášťa.

Navíjacie, viazacie a žeriavové káble

Žeriavy, drapáky a pojazdné vozíky buď navíjajú lano na bubon, alebo ho prenášajú pozdĺž závesného systému. Tieto káble sa ohýbajú tisíckrát za rok, takže zlúčenina musí zostať flexibilná, keď je studená a vodič potrebuje dizajn prameňa vytvorený na cyklovanie, a nie na jednoduché prenášanie prúdu.

Polyuretánový PUR navíjací kábel pre mobilné zariadenia Navíjací kábel umiestnený pre stohovače-rekultivátory, prístavné stroje, drapákové žeriavy, dopravu materiálu a olejovo-elektrické pohonné systémy, vhodný pre mobilné zariadenia s opakovaným pohybom kábla. Zobraziť produkt →

Pobrežné a námorné káble

Slaná voda, bahno a ultrafialové žiarenie tlačia pobrežný kábel smerom k zlúčeninám a plášťom odolným voči bahnu, ktoré odolávajú hydrolýze. Plávajúci kábel pre ROV a podvodné detektory je špecializovaná vetva rovnakej rodiny, ktorá kombinuje vztlak s odolnosťou voči oleju a morskej vode.

Krátky kontrolný zoznam výberu

Predtým, ako požiadate o cenovú ponuku, je užitočné mať pripravené tieto odpovede. To sú otázky, ktoré kladú naši inžinieri ako prvé.

• Akej presnej tekutiny sa kábel dostane do kontaktu a v akej koncentrácii?
• Aká je maximálna teplota vodiča a teplota okolia?
• Je kábel statický, ohýba sa, krúti sa alebo navíja a koľko cyklov za rok?
• Prenáša obvod napájanie, analógový signál, digitálne dáta alebo ich kombináciu?
• Aké schválenia si projekt vyžaduje a na aký trh bude zariadenie slúžiť?
• Aké vývodky, podnosy a koncovky sa použijú a zodpovedajú priemeru a materiálu plášťa?
• Aká dokumentácia je potrebná: protokoly o skúškach, certifikáty alebo sledovateľnosť šarží?

Štandardy a ako overiť nárok

Odolnosť voči oleju je merateľná. IEC 60811-404 pokrýva testovanie ponorením do oleja, správanie plameňa je opísané v IEC 60332 a projekty na mori často odkazujú na NEK 606 pre odolnosť voči blatu. V Severnej Amerike zoznamy UL, ako napríklad UL 2464, signalizujú, že konštrukcia bola vyhodnotená, zatiaľ čo označenie CE slúži európskemu trhu.

Požiadajte o testovacie údaje za tvrdením, nielen o slovo „odolný“ v údajovom liste. Ak by ste chceli praktický návod na šeky, ktoré oddeľujú odolnú bundu od priemernej, náš článok o ako identifikovať vysoko kvalitný olej odolný drôt krok za krokom prechádza kľúčovými testami.

Inštalačné návyky, ktoré predlžujú životnosť

• Kábel veďte mimo horúcich povrchov a známych miest úniku hydrauliky všade tam, kde to usporiadanie umožňuje.
• Rešpektujte minimálny polomer ohybu, najmä pri vstupe do bubna a na vozíkoch s podstavcom.
• Používajte správne dimenzované upchávky a tesnenia, aby sa od plášťa nežiadalo, aby fungovalo ako tlakové tesnenie.
• Podporte dlhé vertikálne vedenia, aby ste zabránili tomu, aby vodič niesol vlastnú váhu.
• Kontrolujte v stanovených intervaloch a hľadajte opuch, stvrdnutie alebo praskliny na povrchu namiesto čakania na poruchu.
• Dĺžky výmeny musia zodpovedať pôvodnej špecifikácii, pretože zmiešaná inštalácia skrýva skutočnú príčinu zlyhania.

Často kladené otázky

Je PVC dosť dobré pre ropu a plyn?

V suchých, pevných vnútorných ovládacích paneloch je to často. Pri kontakte s horúcim olejom, naftou alebo rozpúšťadlom PVC stráca zmäkčovadlo a vytvrdzuje oveľa skôr ako PUR, CPE alebo FEP. Ak sa kábel pravidelne dotýka uhľovodíka, vyberte si na to určenú zmes.

Ako dlho by mal vydržať kábel odolný voči olejom a plynu?

Životnosť závisí od teploty, koncentrácie kvapaliny a pohybu. Statický kábel v miernych podmienkach môže trvať viac ako desať rokov, zatiaľ čo navíjací kábel v nepretržitom pohybe môže potrebovať výmenu oveľa skôr. Záznamy z inšpekcií vám povedia viac ako akýkoľvek všeobecný odhad.

Aký je rozdiel medzi káblom odolným voči oleju a plynu?

Odolnosť voči olejom sa zameriava na absorpciu a napučiavanie na povrchu. Odolnosť voči plynom sa zameriava na prenikanie cez plášť a na to, čo sa stane, keď sa uvoľní tlak. Konštrukcia môže byť silná v jednej a slabá v druhej, takže ak existujú obe podmienky, mali by byť špecifikované obe.

Spolupráca so špeciálnym výrobcom káblov

Bežný kábel sa zriedka presne zhoduje so skutočnou inštaláciou. Väčšina káblov, ktoré vyrábame, je prispôsobená osvedčenej konštrukcii: iná zmes plášťa, hustejšie tienenie, oceľový nosič alebo extra pár pre dátové spojenie bežiace popri napájaní. Malé zmeny, ako sú tieto, udržiavajú kábel pri živote v prostredí bohatom na palivo.

Ak si nie ste istí, ktorá zmes vyhovuje vašej kvapaline alebo koľko cyklov ohýbania uvidí vaša navíjacia aplikácia, pošlite nám podrobnosti. náš laboratórium a inžiniersky tím si s vami môže preštudovať špecifikáciu a odporučiť vám konštrukciu, ktorá vám vyhovuje, a nie takú, ktorá by sa len podobala na papieri.
